Schnitthöhenverstellung

Zeichnung für Budget Motormäher BBM 46 OHV mit der Geräte-Artikelnr. 11C-J1JD619 ab Baujahr 2009:

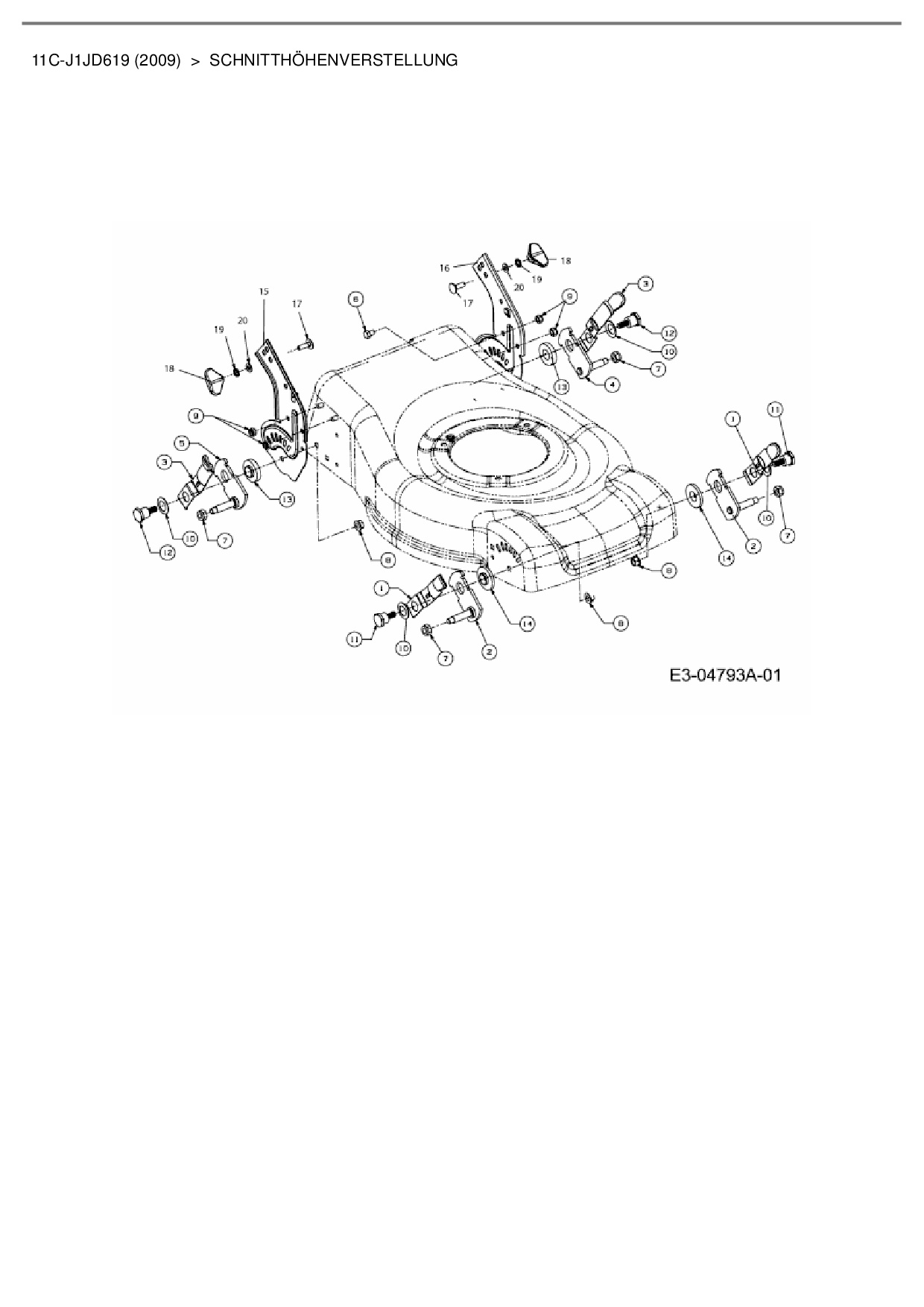

Zeichnung Schnitthöhenverstellung

Die Ersatzteil-Zeichnung für Motormäher Budget BBM 46 OHV als Download:
Download Ersatzteil-Zeichnung Budget BBM 46 OHV Zeichnung Schnitthöhenverstellung (PDF-Format)
Download Ersatzteil-Zeichnung Budget BBM 46 OHV Zeichnung Schnitthöhenverstellung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motormäher Budget BBM 46 OHV aus der Zeichnung Schnitthöhenverstellung:
Standard
10 20 30 40 50
Artikel 1 - 20 von 20
RADHÖHENVERSTELLHEBEL VOLLST. für Budget Motormäher BBM 46 OHV # Pos. Nr. 1
15,29 € *
Lieferzeit: 2 - 10 Werktage
RADTRÄGER VOLLST für Budget Motormäher BBM 46 OHV # Pos. Nr. 2
20,84 € *
Lieferzeit: 2 - 10 Werktage
RADHÖHENVERSTELLHEBEL VOLLST für Budget Motormäher BBM 46 OHV # Pos. Nr. 3
15,29 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLARM VOLLST HINTEN für Budget Motormäher BBM 46 OHV # Pos. Nr. 4
21,28 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLARM VOLLST HINTEN für Budget Motormäher BBM 46 OHV # Pos. Nr. 5
23,50 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANTSCHR M8x12 DIN933-8.8 für Budget Motormäher BBM 46 OHV # Pos. Nr. 6
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT MUTTER M10X1.25 DIN 985-8 für Budget Motormäher BBM 46 OHV # Pos. Nr. 7
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-MUTTER FLGLK 3/8-16 GRF TOP für Budget Motormäher BBM 46 OHV # Pos. Nr. 8
5,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M8 DIN 985-8 für Budget Motormäher BBM 46 OHV # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSCHEIBE .760x1.250x.041 für Budget Motormäher BBM 46 OHV # Pos. Nr. 10
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR.750x.500x3/8-16 für Budget Motormäher BBM 46 OHV # Pos. Nr. 11
7,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .750x.625x3/8-16 für Budget Motormäher BBM 46 OHV # Pos. Nr. 12
6,88 € *
Lieferzeit: 2 - 10 Werktage
LAGERBÜCHSEHOHENVERSTELLUNG für Budget Motormäher BBM 46 OHV # Pos. Nr. 13
5,88 € *
Lieferzeit: 2 - 10 Werktage
LAGERBÜCHSE HÖHENVERSTELLUNG für Budget Motormäher BBM 46 OHV # Pos. Nr. 14
6,88 € *
Lieferzeit: 2 - 10 Werktage
HOLMBRACKETTE PUSH RE 40&46cm für Budget Motormäher BBM 46 OHV # Pos. Nr. 15
14,94 € *
Lieferzeit: 2 - 10 Werktage
HOLMBRACKETTE PUSH LI 40&46cm für Budget Motormäher BBM 46 OHV # Pos. Nr. 16
14,94 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHR M8x25 DIN 603-8.8 für Budget Motormäher BBM 46 OHV # Pos. Nr. 17
5,88 € *
Lieferzeit: 2 - 10 Werktage
FLÜGELMUTTER M8 x 1.25 für Budget Motormäher BBM 46 OHV # Pos. Nr. 18
6,88 € *
Lieferzeit: 2 - 10 Werktage
FAECHERSCHEIBE B 8,4 DIN 6798 für Budget Motormäher BBM 46 OHV # Pos. Nr. 19
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE A8.4 DIN 125 für Budget Motormäher BBM 46 OHV # Pos. Nr. 20
4,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 20
