Schnitthöhenverstellung

Zeichnung für Mr. Gardener Motormäher mit Antrieb HWD 4046 T mit der Geräte-Artikelnr. 12C-J64M629 ab Baujahr 2011:

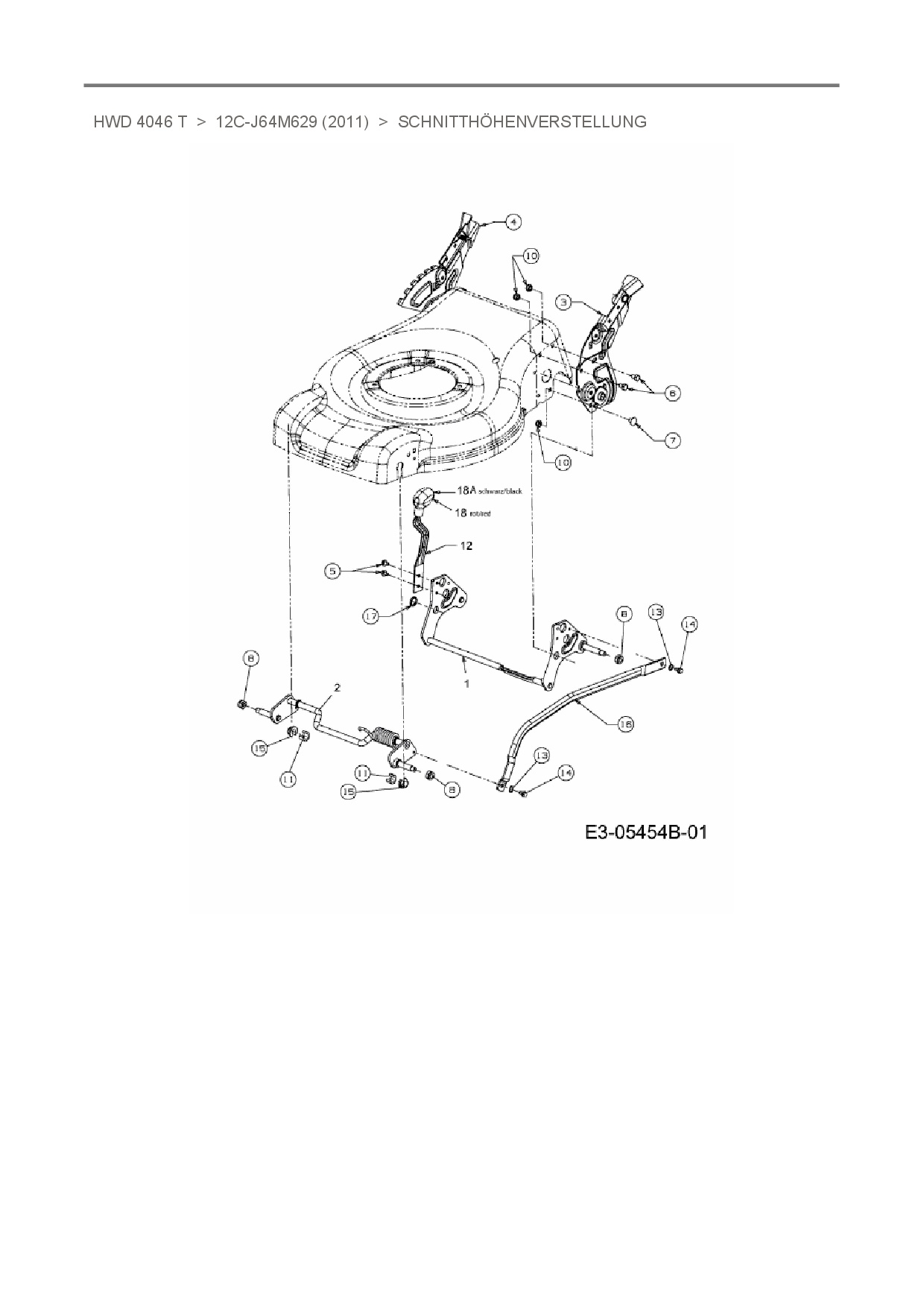

Zeichnung Schnitthöhenverstellung

Die Ersatzteil-Zeichnung für Motormäher mit Antrieb Mr. Gardener HWD 4046 T als Download:
Download Ersatzteil-Zeichnung Mr. Gardener HWD 4046 T Zeichnung Schnitthöhenverstellung (PDF-Format)
Download Ersatzteil-Zeichnung Mr. Gardener HWD 4046 T Zeichnung Schnitthöhenverstellung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motormäher mit Antrieb Mr. Gardener HWD 4046 T aus der Zeichnung Schnitthöhenverstellung:
Standard
10 20 30 40 50
Artikel 1 - 18 von 18
HINTERACHSE VST J-DECK HI WHL für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 1
58,88 € *
Lieferzeit: 2 - 10 Werktage
VORDERACHSE VST J-DECK HI WHL für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 2
66,86 € *
Lieferzeit: 2 - 10 Werktage
HOLMBRACKETTE VST LI HWHL 46cm für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 3
29,88 € *
Lieferzeit: 2 - 10 Werktage
HOLMBRACK.VST RE HWHL 46cm für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 4
32,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE TT 1/4-20 0.375 für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 5
5,88 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANTSCHR M8x12 DIN933-8.8 für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 6
4,88 € *
Lieferzeit: 2 - 10 Werktage
FLACHRUNDSCHR.M8x12-8.8 SPEC für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT MUTTER M10X1.25 DIN 985-8 für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 8
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M8 DIN 985-8 für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
ACHSENKLEMMRING.500ID x.500LG für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 11
5,88 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLHEBEL HIGH WHEEL für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 12
12,44 € *
Lieferzeit: 2 - 10 Werktage
WELLENSCHEIBE .385IDx.598OD für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 13
10,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHULTERSCHR 1/4-20 0.50 für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER.500IDGESCHLITZT für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 15
15,88 € *
Lieferzeit: 2 - 10 Werktage
VERBINDUNGSSTANGE HI WHL 19"/J für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 16
17,88 € *
Lieferzeit: 2 - 10 Werktage
DISTANZSCHEIBE .690X.870X.150 für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 17
6,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF FÜR HÖHENVERSTELLHEBEL für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 18
7,98 € *
Lieferzeit: 2 - 10 Werktage
GRIFF FÜR HÖHENVERSTELLHEBEL für Mr. Gardener Motormäher mit Antrieb HWD 4046 T # Pos. Nr. 18A
10,00 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 18 von 18
