Räder, Schnitthöhenverstellung

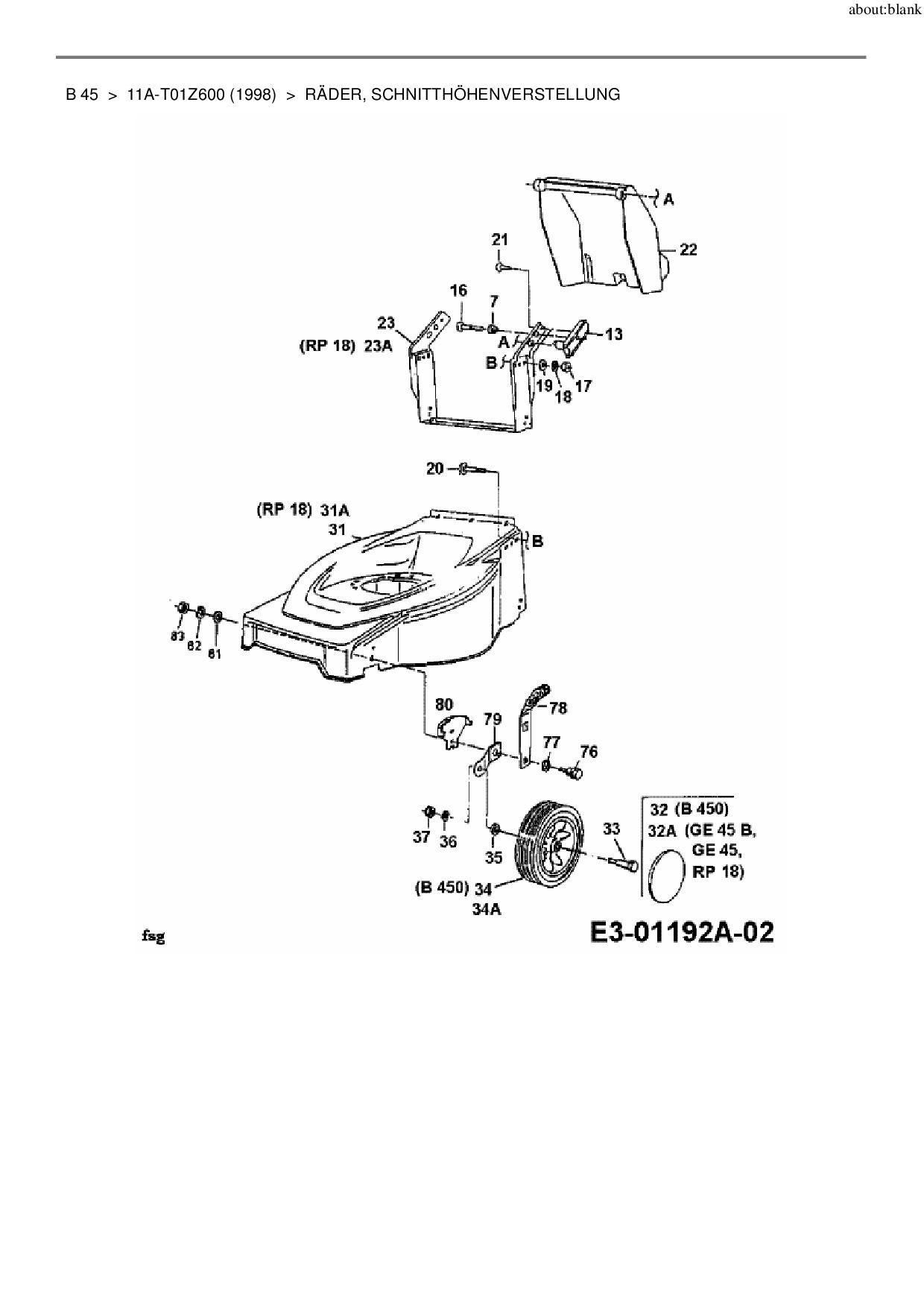

Zeichnung für MTD Motormäher B 45 mit der Geräte-Artikelnr. 11A-T01Z600 ab Baujahr 1998:

Zeichnung Räder, Schnitthöhenverstellung

Die Ersatzteil-Zeichnung für Motormäher MTD B 45 als Download:
Download Ersatzteil-Zeichnung MTD B 45 Zeichnung Räder, Schnitthöhenverstellung (PDF-Format)
Download Ersatzteil-Zeichnung MTD B 45 Zeichnung Räder, Schnitthöhenverstellung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motormäher MTD B 45 aus der Zeichnung Räder, Schnitthöhenverstellung:
Standard
10 20 30 40 50
Artikel 1 - 24 von 24
HOLMBRAKETTE für MTD Motormäher B 45 # Pos. Nr. 13
16,30 € *
Lieferzeit: 2 - 10 Werktage
FL-RUNDSCHR M8X50 DIN 603-4.6 für MTD Motormäher B 45 # Pos. Nr. 16
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER M8 DIN 934-8 für MTD Motormäher B 45 # Pos. Nr. 17
4,88 € *
Lieferzeit: 2 - 10 Werktage
SICHERUNGSSCHEIBE DIN N für MTD Motormäher B 45 # Pos. Nr. 18
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE A8.4 DIN 125 für MTD Motormäher B 45 # Pos. Nr. 19
4,88 € *
Lieferzeit: 2 - 10 Werktage
FLACHRUNDSCHR.M8x12-8.8 SPEC für MTD Motormäher B 45 # Pos. Nr. 20
5,88 € *
Lieferzeit: 2 - 10 Werktage
PT-SCHRAUBE 50x14 WN 1451 TORX für MTD Motormäher B 45 # Pos. Nr. 21
4,51 € *
Lieferzeit: 2 - 10 Werktage
HECKKLAPPE mit Piktogramme -T- für MTD Motormäher B 45 # Pos. Nr. 22
70,50 € *
Lieferzeit: 2 - 10 Werktage
RADKAPPE NEUTRAL RAD Ò 180 für MTD Motormäher B 45 # Pos. Nr. 32
6,00 € *
Lieferzeit: 2 - 10 Werktage
RADKAPPE MIT MTD LOGO D=180MM für MTD Motormäher B 45 # Pos. Nr. 32A
6,88 € *
Lieferzeit: 2 - 10 Werktage
RADBOLZEN M8x1.25 11.95x35.9 für MTD Motormäher B 45 # Pos. Nr. 33
13,88 € *
Lieferzeit: 2 - 10 Werktage
RAD D=180 SCHWARZ RAL 9005 -LT für MTD Motormäher B 45 # Pos. Nr. 34
15,48 € *
Lieferzeit: 2 - 10 Werktage
RAD D=180 SCHWARZ RAL 9005 -LT für MTD Motormäher B 45 # Pos. Nr. 34A
15,48 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE A8.4 DIN 9021 für MTD Motormäher B 45 # Pos. Nr. 35
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING B8 DIN 127-FEDERST. für MTD Motormäher B 45 # Pos. Nr. 36
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER M8 DIN 934-8 für MTD Motormäher B 45 # Pos. Nr. 37
4,88 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHRAUBE M8 x 28.5 LG für MTD Motormäher B 45 # Pos. Nr. 76
9,88 € *
Lieferzeit: 2 - 10 Werktage
TELLERFEDER DIN 2093 für MTD Motormäher B 45 # Pos. Nr. 77
4,88 € *
Lieferzeit: 2 - 10 Werktage
HÖHENVERSTELLHEBEL VOLLST. -V- für MTD Motormäher B 45 # Pos. Nr. 78
12,06 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLARM VERZINKT für MTD Motormäher B 45 # Pos. Nr. 79
12,88 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLPLATTE - 5 fach - für MTD Motormäher B 45 # Pos. Nr. 80
15,12 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE A8.4 DIN 9021 für MTD Motormäher B 45 # Pos. Nr. 81
5,88 € *
Lieferzeit: 2 - 10 Werktage
SICHERUNGSSCHEIBE DIN N für MTD Motormäher B 45 # Pos. Nr. 82
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER M8 DIN 934-8 für MTD Motormäher B 45 # Pos. Nr. 83
4,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 24 von 24
