Pedale

Zeichnung für Gutbrod Rasentraktor GLX 105 RH-K mit der Geräte-Artikelnr. 13HI91GN690 ab Baujahr 2016:

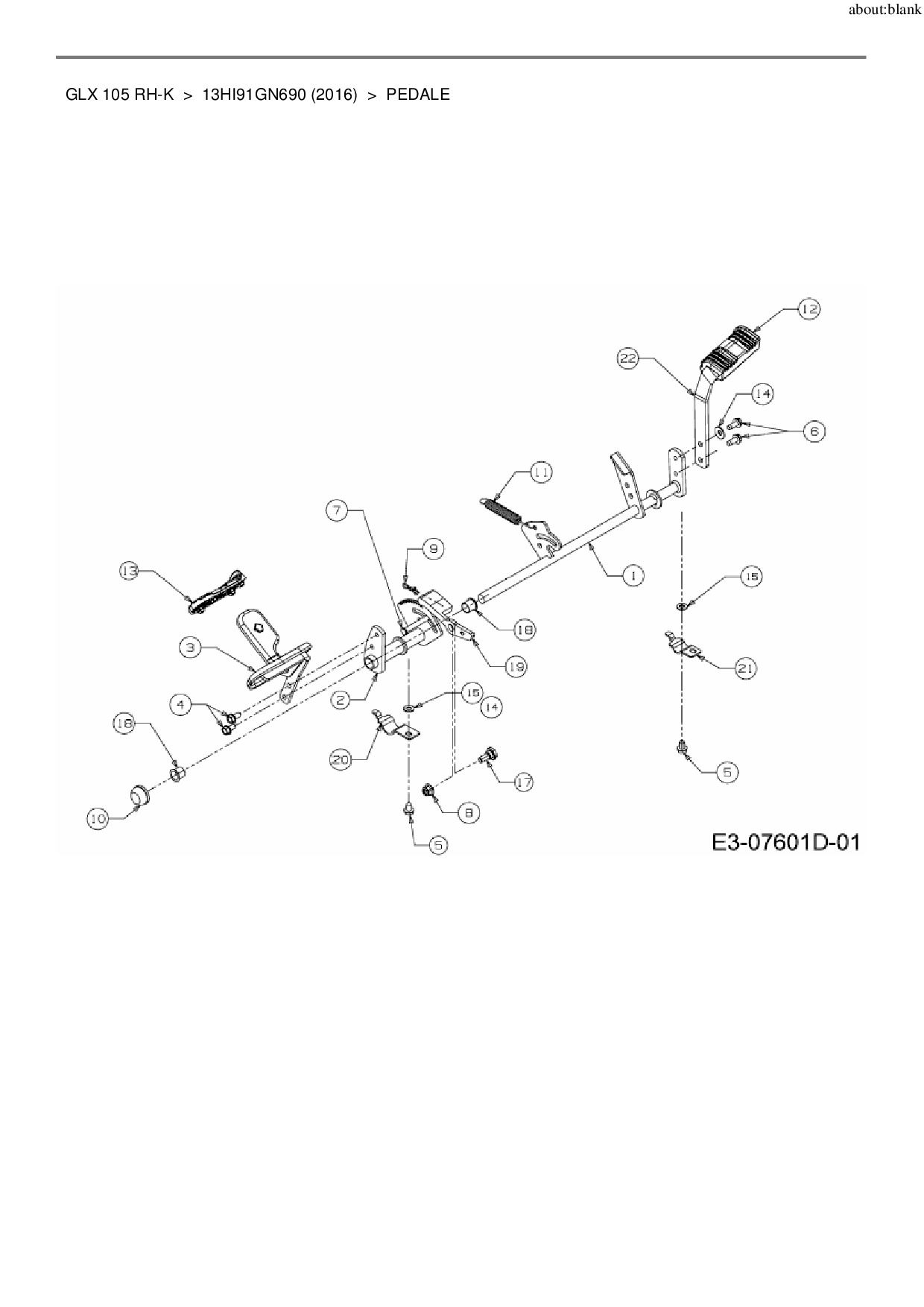

Zeichnung Pedale

Die Ersatzteil-Zeichnung für Rasentraktor Gutbrod GLX 105 RH-K als Download:
Download Ersatzteil-Zeichnung Gutbrod GLX 105 RH-K Zeichnung Pedale (PDF-Format)
Download Ersatzteil-Zeichnung Gutbrod GLX 105 RH-K Zeichnung Pedale (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Gutbrod GLX 105 RH-K aus der Zeichnung Pedale:
Standard
10 20 30 40 50
Artikel 1 - 19 von 19
BREMSPEDALWELLE VST VERZINKT  für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 1
42,86 € *
Lieferzeit: 2 - 10 Werktage
PEDALWELLE VST HYDRO VERZINKT für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 2
39,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 5/16-18 .750 HXIND für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 4
7,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 5/16-18 0.625 HXIN für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 5
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHR TT 5/16-18 .750 HXINDWSH für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 6
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 3/8-16 NYLON für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 8
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 9
4,88 € *
Lieferzeit: 2 - 10 Werktage
AUFDRUCKKAPPE .625 DIA für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 10
7,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER.63 DIA x 4.95 LG für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 11
16,89 € *
Lieferzeit: 2 - 10 Werktage
BREMSPEDALAUFLAGE GUMMI für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 12
22,80 € *
Lieferzeit: 2 - 10 Werktage
FUSSPEDALAUFLAGE ANTRIEB für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 13
16,10 € *
Lieferzeit: 2 - 10 Werktage
TELLERFEDER.340 x.872 x.060 für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .344 x .688 x .065 für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 15
5,88 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR .500 x .270 3/8-16 für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 17
9,88 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGERBUCHSE.63X.695X.60 für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 18
10,32 € *
Lieferzeit: 2 - 10 Werktage
RASTKLINKE CRUISE für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 19
18,82 € *
Lieferzeit: 2 - 10 Werktage
LAGERSCHALE TRÄGER PEDALWELLE für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 20
12,88 € *
Lieferzeit: 2 - 10 Werktage
LAGERSCHALE TRÄGER PEDALWELLE für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 21
30,76 € *
Lieferzeit: 2 - 10 Werktage
HALTER BREMSPEDAL für Gutbrod Rasentraktor GLX 105 RH-K # Pos. Nr. 22
21,90 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 19 von 19
