Mähwerksaushebung

Zeichnung für Cub Cadet Rasentraktor LR 2 NS 76 mit der Geräte-Artikelnr. 13A221JD603 ab Baujahr 2017:

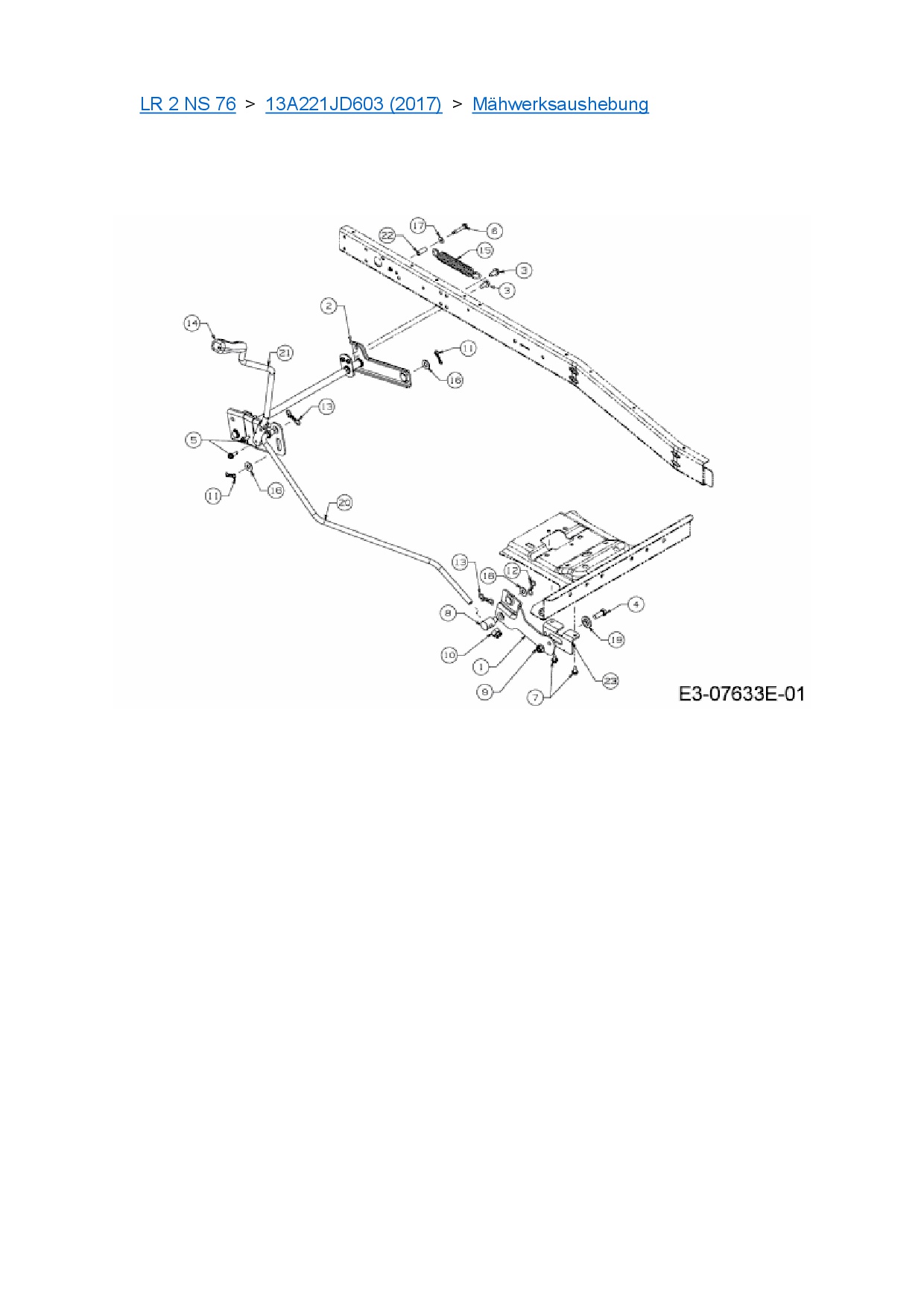

Zeichnung Mähwerksaushebung

Die Ersatzteil-Zeichnung für Rasentraktor Cub Cadet LR 2 NS 76 als Download:
Download Ersatzteil-Zeichnung Cub Cadet LR 2 NS 76 Zeichnung Mähwerksaushebung (PDF-Format)
Download Ersatzteil-Zeichnung Cub Cadet LR 2 NS 76 Zeichnung Mähwerksaushebung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Cub Cadet LR 2 NS 76 aus der Zeichnung Mähwerksaushebung:
Standard
10 20 30 40 50
Artikel 1 - 21 von 21
AUSHEBEARM RECHTS für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 1
30,34 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE TT 5/16-18 .750 für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 3
7,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 3/8-16 1.00 GR5 STD für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 4
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BLECHSCHR TT 1/4-20 0.750 für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 5
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE TT 1/4-20 1.500 für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 6
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE TT 1/4-20 .625 für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
SPINDELMUTTER für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 8
17,70 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-BUNDMUTTER 3/8-16 NYLON für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
KRONENMUTTER 1/2-13 für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 10
6,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 11
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER GEBOGEN für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 12
8,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER 7/16"-1/2" für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 13
9,21 € *
Lieferzeit: 2 - 10 Werktage
HANDGRIFF 1/2 für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 14
17,23 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER .85 OD x 5.915 LG für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 15
31,18 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH .406 x.875 x.059 für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 16
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBEFL.250 x .630 x .052 für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 17
5,88 € *
Lieferzeit: 2 - 10 Werktage
BUNDSCHEIBE .625 ID x.169 für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 19
7,36 € *
Lieferzeit: 2 - 10 Werktage
STANGE DECKAUSHEBUNG für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 20
25,86 € *
Lieferzeit: 2 - 10 Werktage
BETÄTIGUNGSHEBEL DECKAUSHEBUNG für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 21
52,84 € *
Lieferzeit: 2 - 10 Werktage
DISTANZSTÜCK.260x.372x1.030 L für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 22
9,88 € *
Lieferzeit: 2 - 10 Werktage
HALTER FRONTAUSHEBUNG für Cub Cadet Rasentraktor LR 2 NS 76 # Pos. Nr. 23
25,22 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 21 von 21
