Mähwerksaushebung

Zeichnung für MTD Rasentraktor Platinum RD 23/105 H mit der Geräte-Artikelnr. 13BB513N686 ab Baujahr 2008:

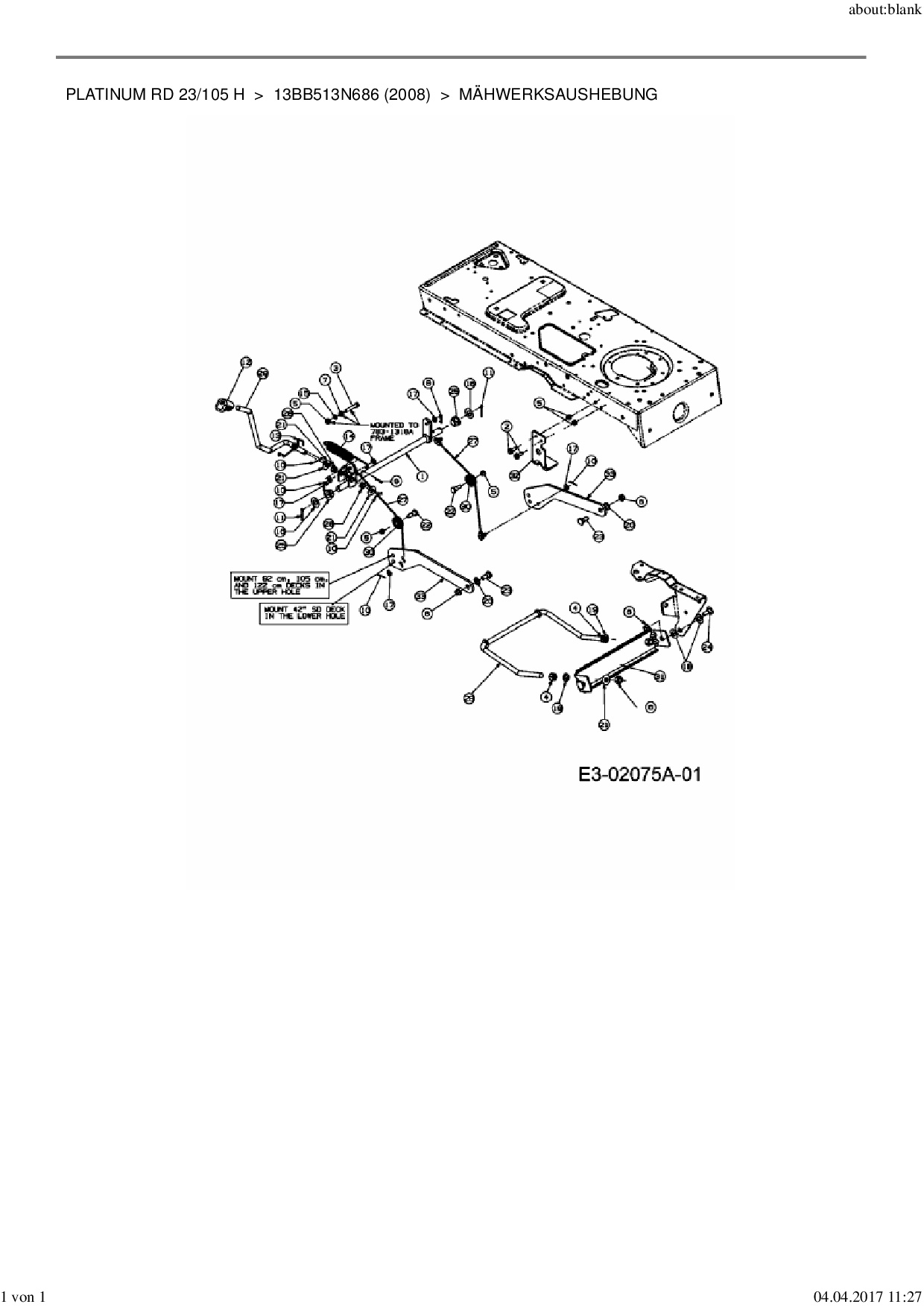

Zeichnung Mähwerksaushebung

Die Ersatzteil-Zeichnung für Rasentraktor MTD Platinum RD 23/105 H als Download:
Download Ersatzteil-Zeichnung MTD Platinum RD 23/105 H Zeichnung Mähwerksaushebung (PDF-Format)
Download Ersatzteil-Zeichnung MTD Platinum RD 23/105 H Zeichnung Mähwerksaushebung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor MTD Platinum RD 23/105 H aus der Zeichnung Mähwerksaushebung:
Standard
10 20 30 40 50
Artikel 1 - 20 von 32
AUSHEBEWELLE VOLLST. für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 1
69,19 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE TT 5/16-18 0.625 für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 2
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 1.75 GR5 STD für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 3
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER 1/2-13 GR5 für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 4
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-S-MUTTER 5/16-18 GR5 NYLON für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 5
6,88 € *
Lieferzeit: 2 - 10 Werktage
S-MUTTER FLGLK 3/8-16 GRF TOP für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 6
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER 5/16-18 GR5 für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 7
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-S-MUTTER 1/2-13 GRB NYLON für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 8
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .072DIA x 1.13 LG für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 9
4,88 € *
Lieferzeit: 2 - 10 Werktage
SPLINT 3/32 x 1.0" für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
ZIEHSPLINT 5/32 1.25 für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 11
4,88 € *
Lieferzeit: 2 - 10 Werktage
HANDGRIFF 1/2 für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 12
17,23 € *
Lieferzeit: 2 - 10 Werktage
FEDER AUSRÜCKHEBEL-DECK für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 13
7,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER1.010 OD x 6.500 LG für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 14
35,24 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 5/16" NORMALAUSF. für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 15
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBEFL.64 x 1.24 x.06HT für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 16
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .344 x .688 x .065 für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 17
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE TEFLON .570x1.120x.062 für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 18
6,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 1/2" für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 19
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .531 x.875 x.060 für MTD Rasentraktor Platinum RD 23/105 H # Pos. Nr. 20
4,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 32
