Mähwerksaushebung

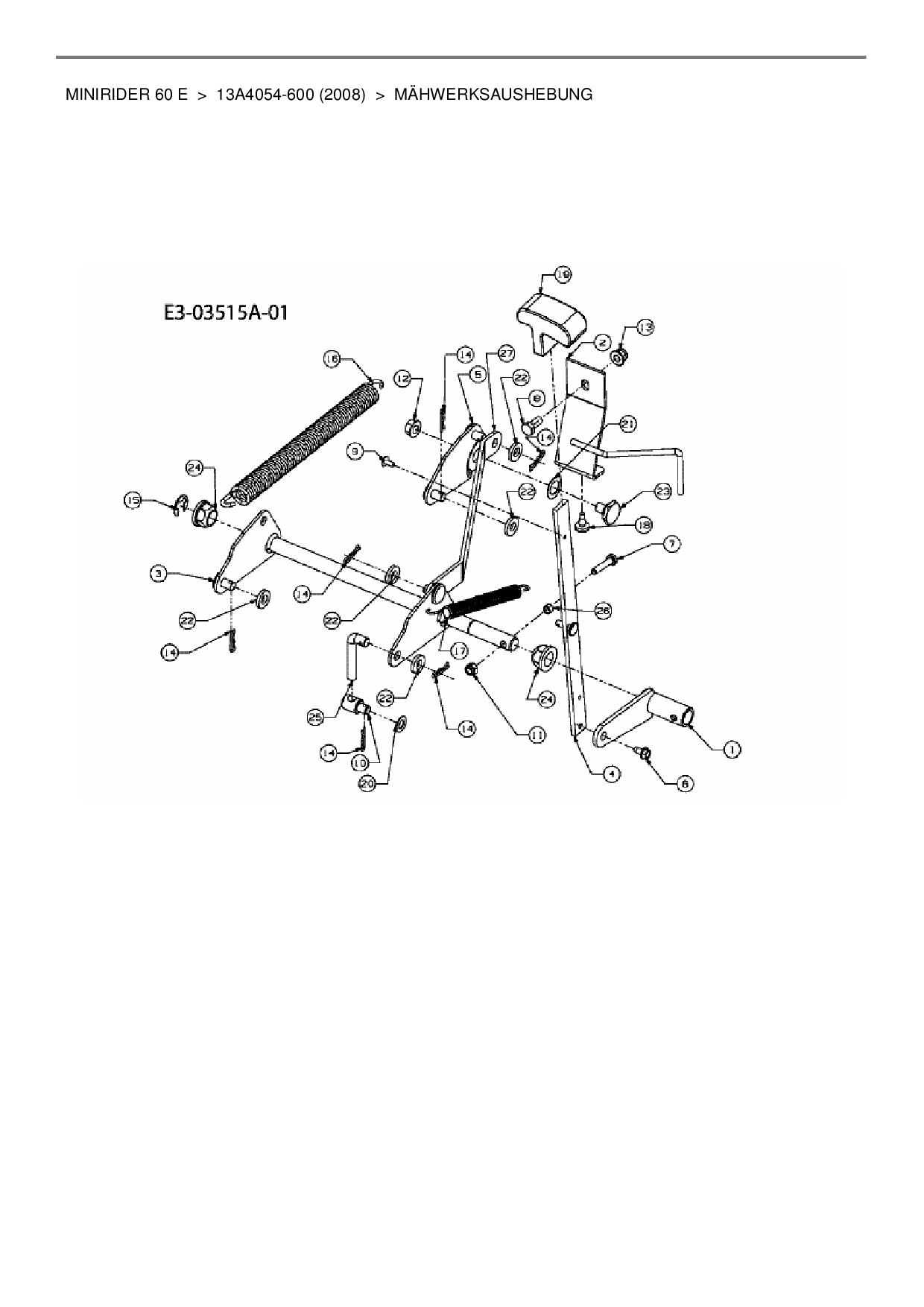

Zeichnung für MTD Rasentraktor Minirider 60 E mit der Geräte-Artikelnr. 13A4054-600 ab Baujahr 2008:

Zeichnung Mähwerksaushebung

Die Ersatzteil-Zeichnung für Rasentraktor MTD Minirider 60 E als Download:
Download Ersatzteil-Zeichnung MTD Minirider 60 E Zeichnung Mähwerksaushebung (PDF-Format)
Download Ersatzteil-Zeichnung MTD Minirider 60 E Zeichnung Mähwerksaushebung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor MTD Minirider 60 E aus der Zeichnung Mähwerksaushebung:
Standard
10 20 30 40 50
Artikel 1 - 27 von 27
VERSTELLHEBEL DECK VOLLST. für MTD Rasentraktor Minirider 60 E # Pos. Nr. 1
19,10 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENFÜHRUNG VOLLST für MTD Rasentraktor Minirider 60 E # Pos. Nr. 2
26,88 € *
Lieferzeit: 2 - 10 Werktage
AUSHEBEWELLE VOLLST VORN für MTD Rasentraktor Minirider 60 E # Pos. Nr. 3
96,67 € *
Lieferzeit: 2 - 10 Werktage
HEBEL DECKHÖHENVERSTELLUNG für MTD Rasentraktor Minirider 60 E # Pos. Nr. 4
32,88 € *
Lieferzeit: 2 - 10 Werktage
KONSOLE AUSHEBEWELLE GLANZVERZ für MTD Rasentraktor Minirider 60 E # Pos. Nr. 5
17,83 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 1/4-20 0.500 HXIND für MTD Rasentraktor Minirider 60 E # Pos. Nr. 6
6,88 € *
Lieferzeit: 2 - 10 Werktage
6kt-SCHR 1/4-20 1.25 GR5 SPEC für MTD Rasentraktor Minirider 60 E # Pos. Nr. 7
8,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M8x18 DIN 933-8.8 für MTD Rasentraktor Minirider 60 E # Pos. Nr. 8
4,51 € *
Lieferzeit: 2 - 10 Werktage
RUNDKOPFSCHR-TORX #10-16 0.500 für MTD Rasentraktor Minirider 60 E # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
SPINDELMUTTER 3/8-24x.375 DIA für MTD Rasentraktor Minirider 60 E # Pos. Nr. 10
12,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-S-MUTTER 1/4-20 GR8 NYLON für MTD Rasentraktor Minirider 60 E # Pos. Nr. 11
5,88 € *
Lieferzeit: 2 - 10 Werktage
S-MUTTER FLGLK 3/8-16 GRF TOP für MTD Rasentraktor Minirider 60 E # Pos. Nr. 12
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER M8-1.25 DIN6926 für MTD Rasentraktor Minirider 60 E # Pos. Nr. 13
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER.072DIA x 1.13 LG für MTD Rasentraktor Minirider 60 E # Pos. Nr. 14
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-RING E-TYPE .625 DIA WELLE für MTD Rasentraktor Minirider 60 E # Pos. Nr. 15
5,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER.94 OD X 11.0 LG für MTD Rasentraktor Minirider 60 E # Pos. Nr. 16
24,20 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER .56 DIA x 5.52 LG für MTD Rasentraktor Minirider 60 E # Pos. Nr. 17
14,27 € *
Lieferzeit: 2 - 10 Werktage
GUMMISTOPFEN .62 OD x .22 THK für MTD Rasentraktor Minirider 60 E # Pos. Nr. 18
6,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF HEBEL für MTD Rasentraktor Minirider 60 E # Pos. Nr. 19
10,88 € *
Lieferzeit: 2 - 10 Werktage
DRUCKSCHEIBE .375x.700x.030 für MTD Rasentraktor Minirider 60 E # Pos. Nr. 20
5,88 € *
Lieferzeit: 2 - 10 Werktage
PASSSCHEIBE 16x22x1 DIN 988 für MTD Rasentraktor Minirider 60 E # Pos. Nr. 21
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .407 x.812 x.135 HD für MTD Rasentraktor Minirider 60 E # Pos. Nr. 22
6,12 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHRAUBE .625 x.17 3/8-16 für MTD Rasentraktor Minirider 60 E # Pos. Nr. 23
10,40 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANT-FLANSCHLAGER für MTD Rasentraktor Minirider 60 E # Pos. Nr. 24
6,88 € *
Lieferzeit: 2 - 10 Werktage
VERBINDUNG EINSTELLUNG-AUSHEB. für MTD Rasentraktor Minirider 60 E # Pos. Nr. 25
41,84 € *
Lieferzeit: 2 - 10 Werktage
BUCHSE 6.60mmID x 9mmOD x 5.69 für MTD Rasentraktor Minirider 60 E # Pos. Nr. 26
5,88 € *
Lieferzeit: 2 - 10 Werktage
HALTER AUSHEBUNG OBEN für MTD Rasentraktor Minirider 60 E # Pos. Nr. 27
49,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 27 von 27
