Mähwerksaushebung, Lenkung

Zeichnung für Cub Cadet Zero Turn RZT 54 mit der Geräte-Artikelnr. 17AI2ACK603 ab Baujahr 2012:

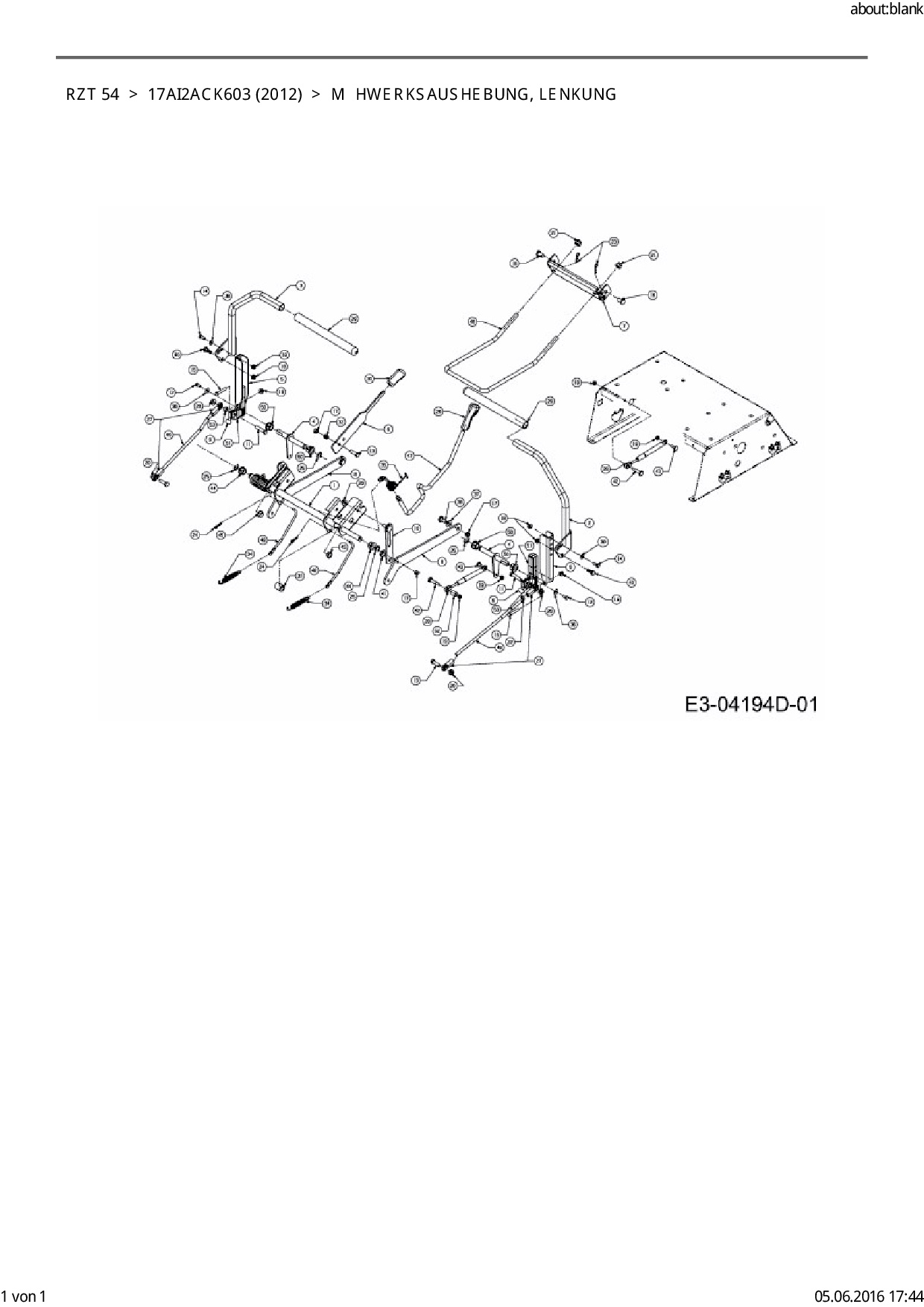

Zeichnung Mähwerksaushebung, Lenkung

Die Ersatzteil-Zeichnung für Zero Turn Cub Cadet RZT 54 als Download:
Download Ersatzteil-Zeichnung Cub Cadet RZT 54 Zeichnung Mähwerksaushebung, Lenkung (PDF-Format)
Download Ersatzteil-Zeichnung Cub Cadet RZT 54 Zeichnung Mähwerksaushebung, Lenkung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Zero Turn Cub Cadet RZT 54 aus der Zeichnung Mähwerksaushebung, Lenkung:
Standard
10 20 30 40 50
Artikel 1 - 40 von 50
WELLE VOLLST. - DECKAUSHEBUNG für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 1
90,24 € *
Lieferzeit: 2 - 10 Werktage
BEDIENHEBEL RECHTS für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 2
76,10 € *
Lieferzeit: 2 - 10 Werktage
BEDIENHEBEL LINKS für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 3
80,88 € *
Lieferzeit: 2 - 10 Werktage
WELLE VOLLST für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 4
82,64 € *
Lieferzeit: 2 - 10 Werktage
HALTER LENKWELLE RZT für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 5
35,44 € *
Lieferzeit: 2 - 10 Werktage
BREMSHEBEL für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 6
49,26 € *
Lieferzeit: 2 - 10 Werktage
HALTER SCHALTER für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 9
20,62 € *
Lieferzeit: 2 - 10 Werktage
FÜHRUNGSPLATTE für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 10
17,16 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR3/8-161.75GR5STD für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 11
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 1/4-20 .625 GR5 LOCK für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 12
7,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 3/8-16 1.25 GR5 STD für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 13
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 .75 GR5 STD für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 1.75 GR5 STD für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 15
5,88 € *
Lieferzeit: 2 - 10 Werktage
LAGERBOLZEN .50 X .78 LG für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 16
15,70 € *
Lieferzeit: 2 - 10 Werktage
SKT-S-MUTTER 3/8-16 GRA CTRLK für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 17
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 5/16-18 NYLON für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 18
5,92 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 1/4-20 NYLON für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 19
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 3/8-16 NYLON für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 20
5,88 € *
Lieferzeit: 2 - 10 Werktage
KRONENMUTTER 1/2-13 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 21
6,88 € *
Lieferzeit: 2 - 10 Werktage
6kt-S-MUTTER 3/8-24 UNF 2B GR2 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 22
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .080 x 1.5625 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 23
8,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 24
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-RING E-TYPE .625 DIA WELLE für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 25
5,88 € *
Lieferzeit: 2 - 10 Werktage
HANDGRIFF1/2 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 26
17,23 € *
Lieferzeit: 2 - 10 Werktage
KUGELGELENK 3/8-24 RECHTSGEW. für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 27
31,50 € *
Lieferzeit: 2 - 10 Werktage
STOSSDÄMPFER.59 OD x 7.84 LG für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 28
56,06 € *
Lieferzeit: 2 - 10 Werktage
GRIFF LENKUNG RZT für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 29
20,28 € *
Lieferzeit: 2 - 10 Werktage
HANDGRIFF für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 30
27,40 € *
Lieferzeit: 2 - 10 Werktage
DRUCKFEDER für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 32
5,88 € *
Lieferzeit: 2 - 10 Werktage
DREHFEDER LINKS für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 33
28,98 € *
Lieferzeit: 2 - 10 Werktage
FEDER BREMSSTANGE für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 34
30,46 € *
Lieferzeit: 2 - 10 Werktage
DREHFEDER für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 35
18,84 € *
Lieferzeit: 2 - 10 Werktage
TELLERSCHEIBE .265x.750x.060 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 36
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .510 x 1.000 x.060 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 37
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .344 x .688 x .065 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 38
5,88 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHRAUBE .496x.336 3/8-16 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 39
10,88 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR .437 x .268 5/16-18 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 40
8,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .500 DIA x .434 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 41
7,98 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .374 DIA x1.16 LG für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 42
10,91 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .375x.380 1/4-20 für Cub Cadet Zero Turn RZT 54 # Pos. Nr. 43
11,45 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 40 von 50
