Mähwerksaushebung 1

Zeichnung für Cub Cadet Zero Turn Z-Force SZ 48 mit der Geräte-Artikelnr. 17AIDGHB010 ab Baujahr 2014:

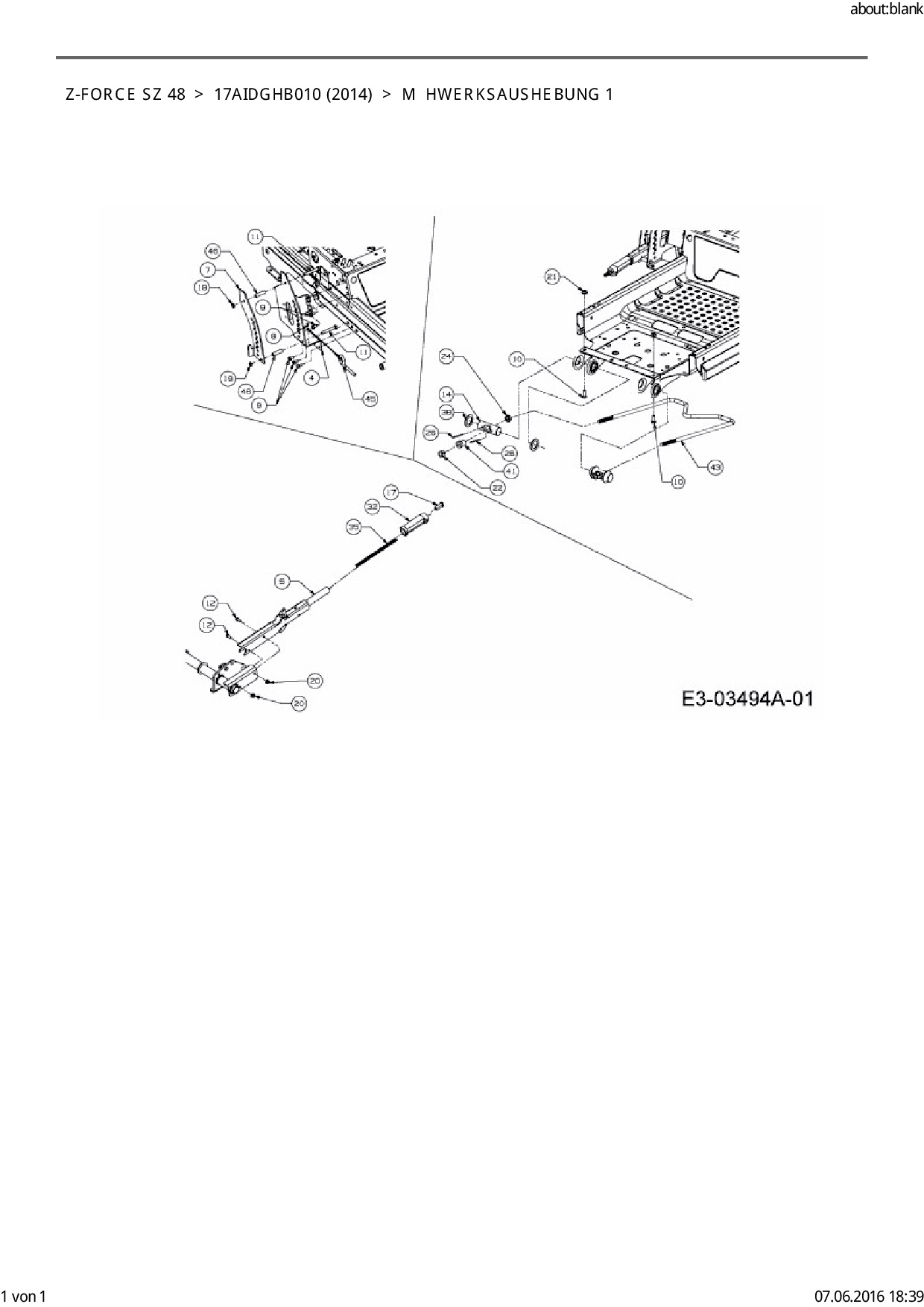

Zeichnung Mähwerksaushebung 1

Die Ersatzteil-Zeichnung für Zero Turn Cub Cadet Z-Force SZ 48 als Download:
Download Ersatzteil-Zeichnung Cub Cadet Z-Force SZ 48 Zeichnung Mähwerksaushebung 1 (PDF-Format)
Download Ersatzteil-Zeichnung Cub Cadet Z-Force SZ 48 Zeichnung Mähwerksaushebung 1 (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Zero Turn Cub Cadet Z-Force SZ 48 aus der Zeichnung Mähwerksaushebung 1:
Standard
10 20 30 40 50
Artikel 1 - 30 von 46
AUSHEBEWELLE MÄHWERK für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 1
140,90 € *
Lieferzeit: 2 - 10 Werktage
AUSHEBEARM DECK RECHTS für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 2
73,56 € *
Lieferzeit: 2 - 10 Werktage
AUSHEBEARM DECK LINKS für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 3
69,02 € *
Lieferzeit: 2 - 10 Werktage
HALTER RASTPLATTE für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 4
118,02 € *
Lieferzeit: 2 - 10 Werktage
RASTHEBEL für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 5
147,56 € *
Lieferzeit: 2 - 10 Werktage
BREMSSTANGE MIT FEDER für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 6
28,36 € *
Lieferzeit: 2 - 10 Werktage
RASTPLATTE für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 7
36,84 € *
Lieferzeit: 2 - 10 Werktage
6KT-BLECHSCHR.#10-16 0.500 HXI für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 8
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRTT5/16-18.750HXIND für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 9
7,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 3/8-16 1.00 GR5 STD für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR3/8-162.50GR5STD für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 11
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 .75 GR5 STD für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 12
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT.-SCHRAUBE für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 13
12,16 € *
Lieferzeit: 2 - 10 Werktage
DREHZAPFEN für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 14
29,72 € *
Lieferzeit: 2 - 10 Werktage
SPINDELMUTTER für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 15
18,52 € *
Lieferzeit: 2 - 10 Werktage
FEDERHALTER für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 16
23,34 € *
Lieferzeit: 2 - 10 Werktage
DRUCKKNOPF BETÄTIGUNG DECKAUSH für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 17
7,88 € *
Lieferzeit: 2 - 10 Werktage
SPINDELMUTTER 3/8-24x.375 DIA für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 18
12,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-STOPMUTTER 3/8-16 GR5 für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 19
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 5/16-18 NYLON für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 20
5,92 € *
Lieferzeit: 2 - 10 Werktage
BUNDMUTTER für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 21
4,88 € *
Lieferzeit: 2 - 10 Werktage
MUTTER 5/8-11 für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 22
14,64 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER 1/2-13 PATCH HD für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 23
5,88 € *
Lieferzeit: 2 - 10 Werktage
MUTTER für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 24
9,88 € *
Lieferzeit: 2 - 10 Werktage
SKT.MUTTER für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 25
9,88 € *
Lieferzeit: 2 - 10 Werktage
SPLINT für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 26
7,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 27
4,88 € *
Lieferzeit: 2 - 10 Werktage
SPLINT 1/8 x 1.25- LG für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 28
6,88 € *
Lieferzeit: 2 - 10 Werktage
HALTER AUSHEBEWELLE RECHTS für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 29
20,62 € *
Lieferzeit: 2 - 10 Werktage
DISTANZSCHELLE für Cub Cadet Zero Turn Z-Force SZ 48 # Pos. Nr. 30
16,94 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 30 von 46
