Mähwerk S (42"/107cm)

Zeichnung für Troy-Bilt Zero Turn Colt XP 42 mit der Geräte-Artikelnr. 17WF2ACS011 ab Baujahr 2014:

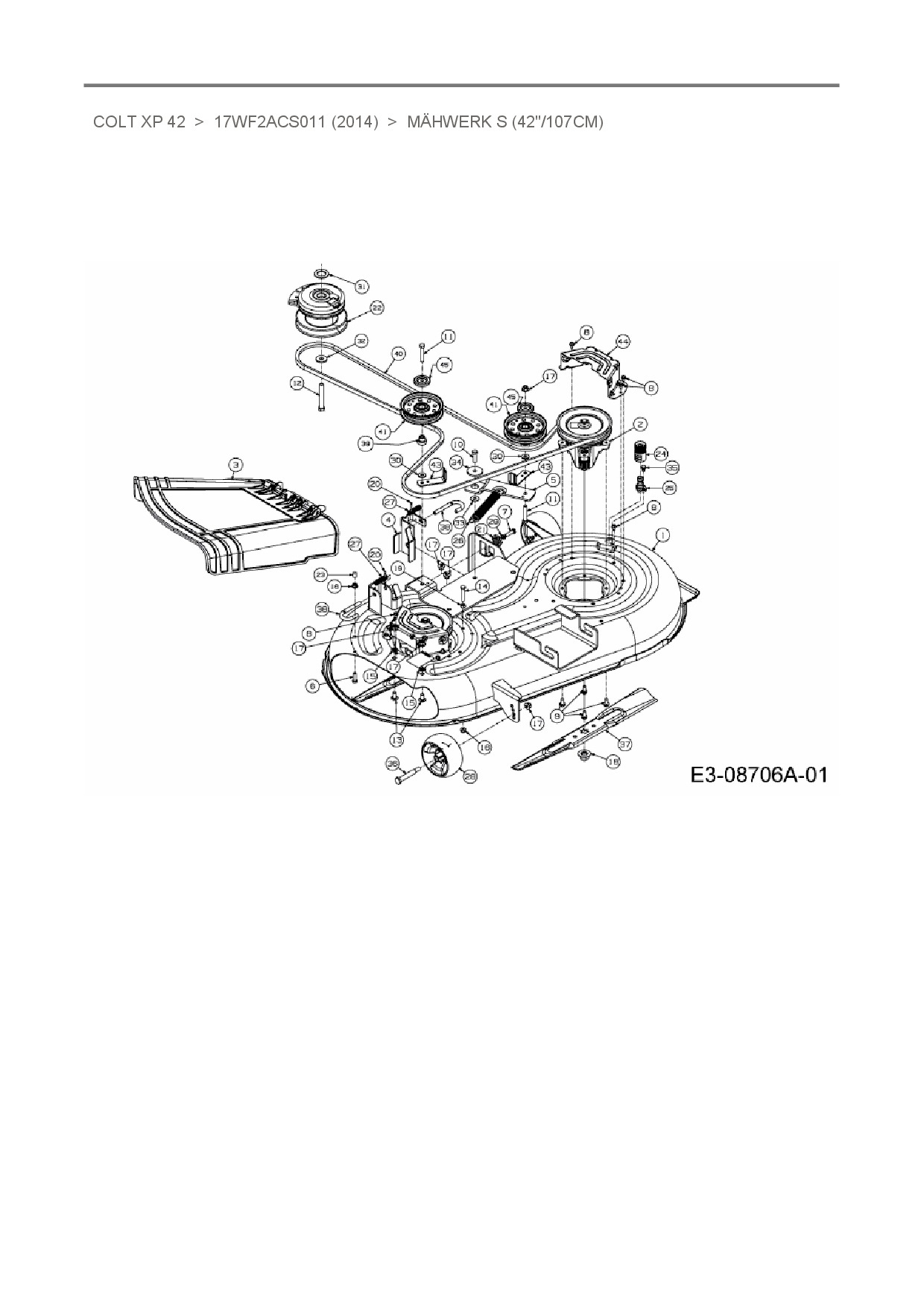

Zeichnung Mähwerk S (42"/107cm)

Die Ersatzteil-Zeichnung für Zero Turn Troy-Bilt Colt XP 42 als Download:
Download Ersatzteil-Zeichnung Troy-Bilt Colt XP 42 Zeichnung Mähwerk S (42"/107cm) (PDF-Format)
Download Ersatzteil-Zeichnung Troy-Bilt Colt XP 42 Zeichnung Mähwerk S (42"/107cm) (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Zero Turn Troy-Bilt Colt XP 42 aus der Zeichnung Mähwerk S (42"/107cm):
Standard
10 20 30 40 50
Artikel 1 - 40 von 40
MÄHWERKSGEHÄUSE 42" für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 1
670,80 € *
Lieferzeit: 2 - 10 Werktage
MESSERSPINDEL VS RIEMENSCHEIBE für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 2
139,85 € *
Lieferzeit: 2 - 10 Werktage
AUSWURFKLAPPE VOLLST DFL 42/46 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 3
55,22 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 1.00 GR5 STD für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 6
8,97 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 1.25 GR5 STD für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 7
7,34 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE TT 1/4-20 0.500 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 8
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 5/16-18 .750 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 3/8-16 1.25 GR5 STD für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR.3/8-16 2.00 GR5 STD für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 11
5,88 € *
Lieferzeit: 2 - 10 Werktage
6kt-SCHRAUBE7/16-203.25GR5 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 12
11,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHRAUBE 3/8-16 0.75 GR5 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 13
10,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR5/16-181.75GR5STD für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
KLEMMSCHEIBE 3/8 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 15
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 5/16-18 NYLON für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 16
5,92 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-BUNDMUTTER 3/8-16 NYLON für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 17
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 5/8-18 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 18
6,86 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER 5/16-18 GR5 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 19
4,88 € *
Lieferzeit: 2 - 10 Werktage
SPLINT 1/8 x 1.25" LG für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 20
6,88 € *
Lieferzeit: 2 - 10 Werktage
ZAHNRAD Z10 DECKEINSTELLUNG für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 21
13,16 € *
Lieferzeit: 2 - 10 Werktage
KUPPLUNG für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 22
662,34 € *
Lieferzeit: 2 - 10 Werktage
ENDKAPPE VINYL .290 x .500 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 23
8,88 € *
Lieferzeit: 2 - 10 Werktage
ADAPTER WASCHDÜSE für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 24
18,72 € *
Lieferzeit: 2 - 10 Werktage
WASCHDÜSE DECKREINIGUNG für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 25
14,76 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER .94 DIA X 6.74 LG für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 26
16,29 € *
Lieferzeit: 2 - 10 Werktage
DRUCKFEDER .535 OD x 1.751 LG für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 27
7,88 € *
Lieferzeit: 2 - 10 Werktage
DECKRAD 5.0 DIA BALLFÖRMIG für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 28
18,27 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING5/16" NORMALAUSF. für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 29
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH .385 x.870 x.092 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 30
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBEFLACH1.031x1.620x.095 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 31
9,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .450 x1.250x.164 HD für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 32
10,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH .385x1.000x.030 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 33
7,88 € *
Lieferzeit: 2 - 10 Werktage
BUNDSCHEIBE .8840 x .190 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 34
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHULTERSCHR 1/4-20 0.50 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 35
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .496x2.50 3/8-16 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 36
15,50 € *
Lieferzeit: 2 - 10 Werktage
PROPELLERMESSER 21.23" 2-IN-1 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 37
46,46 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBÜGEL DECKFREIGABE .375 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 38
17,51 € *
Lieferzeit: 2 - 10 Werktage
BUNDBUCHSE SPANNROLLE für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 39
7,88 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMEN V-TYPE A SECx114.24 für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 40
59,90 € *
Lieferzeit: 2 - 10 Werktage
SPANNROLLE 4.25" DIA HD für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 41
41,75 € *
Lieferzeit: 2 - 10 Werktage
ABDECKBLECH RND SPANNROLLE HD für Troy-Bilt Zero Turn Colt XP 42 # Pos. Nr. 45
10,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 40 von 40
