Mähwerk E (36"/92cm)

Zeichnung für Cub Cadet Rasentraktor CC 1016 RD-E mit der Geräte-Artikelnr. 13CG51AE403 ab Baujahr 2010:

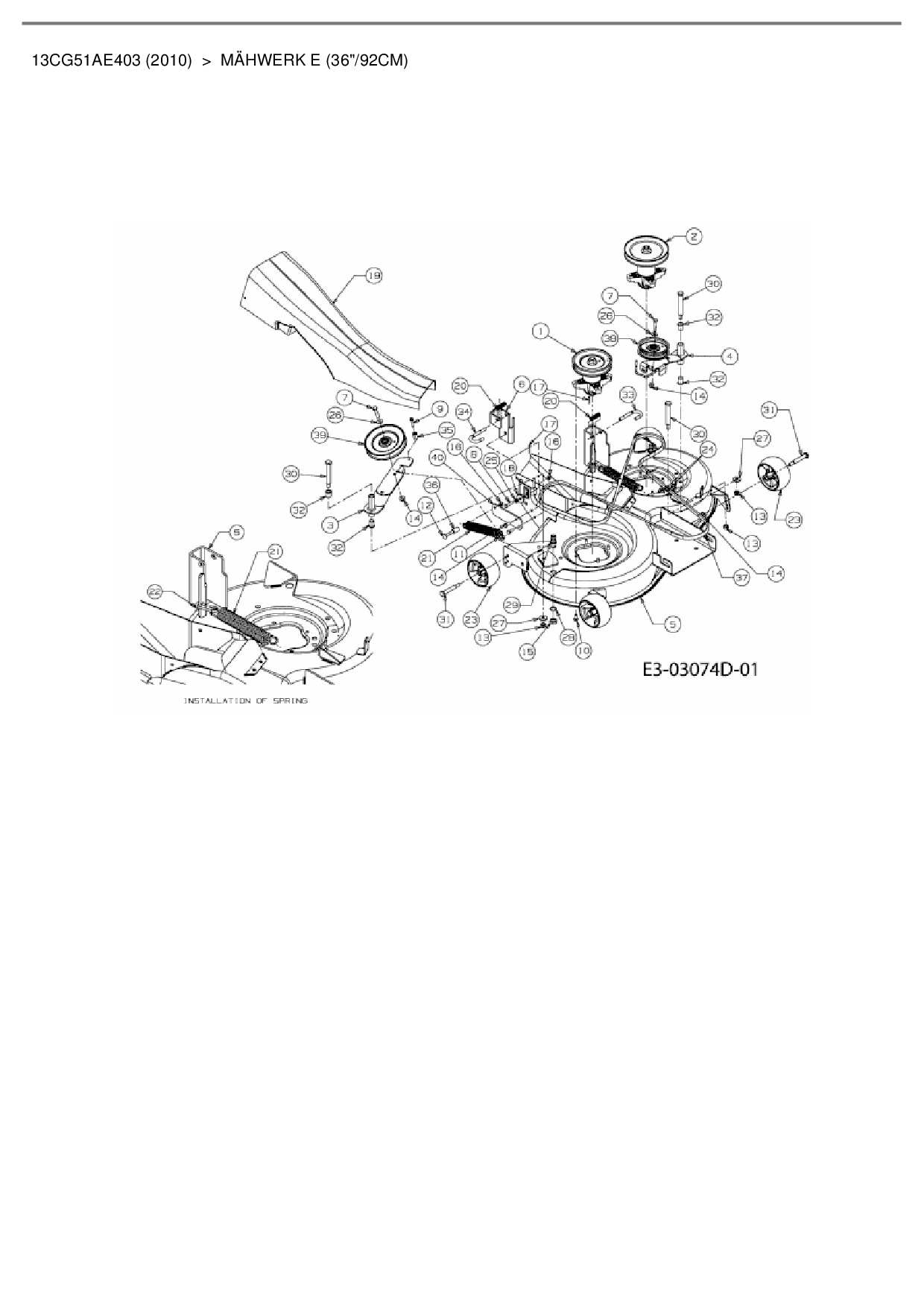

Zeichnung Mähwerk E (36"/92cm)

Die Ersatzteil-Zeichnung für Rasentraktor Cub Cadet CC 1016 RD-E als Download:
Download Ersatzteil-Zeichnung Cub Cadet CC 1016 RD-E Zeichnung Mähwerk E (36"/92cm) (PDF-Format)
Download Ersatzteil-Zeichnung Cub Cadet CC 1016 RD-E Zeichnung Mähwerk E (36"/92cm) (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Cub Cadet CC 1016 RD-E aus der Zeichnung Mähwerk E (36"/92cm):
Standard
10 20 30 40 50
Artikel 1 - 37 von 37
MESSERSPINDEL VOLLST   für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 1
114,62 € *
Lieferzeit: 2 - 10 Werktage
MESSERSPINDL VST RIEMENSCHEIBE für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 2
96,90 € *
Lieferzeit: 2 - 10 Werktage
SPANNROLLENTRÄGER-RE. E/N-DECK  für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 3
33,13 € *
Lieferzeit: 2 - 10 Werktage
SPANNROLLENTRÄGER-LINKS E-DECK (Farbe mitteilen) für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 4
39,88 € *
Lieferzeit: 2 - 10 Werktage
HALTER VOLLST DECKAUFHÄNGUNG  für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 6
33,83 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 3/8-16 1.75 GR5 STD für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 1.25 GR5 STD für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 8
7,34 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 1/4-20 1.500 HXIND für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHR TT 5/16-18 .750 HXINDWSH für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M8x20 DIN933-8.8 für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 11
5,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RUNDSCHR M8X50 DIN 603-4.6 für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 12
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-S-MUTTER 7/16-14 GRA CTRLK für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 13
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 3/8-16 NYLON für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER FL M16-1.5 DIN 936 für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 15
7,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M8 DIN 985-8 für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 16
5,88 € *
Lieferzeit: 2 - 10 Werktage
SPLINT1/8 x 1.0- für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 17
5,88 € *
Lieferzeit: 2 - 10 Werktage
ZAHNRAD DECKEINSTELLUNG für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 18
13,16 € *
Lieferzeit: 2 - 10 Werktage
AUSWURFKANALHECKAUSWURF92cm für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 19
159,33 € *
Lieferzeit: 2 - 10 Werktage
DRUCKFEDER .531 OD x 1.75 LG für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 20
7,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER 1.25 DIA x 8.224- LG für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 21
15,39 € *
Lieferzeit: 2 - 10 Werktage
DECKRAD 5.0 DIA BALLFÖRMIG für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 23
18,27 € *
Lieferzeit: 2 - 10 Werktage
GUMMIDÄMPFER .62 DIA x .3 für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 24
11,45 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 5/16- NORMALAUSF. für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 25
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FL .406 x.875 x.059 für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 26
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH 11.65x28.75x3 mm für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 27
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHNORR-SCHEIBE 17x23.8x1.95 für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 28
4,88 € *
Lieferzeit: 2 - 10 Werktage
WASCHDÜSE DECK für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 29
16,29 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .625x3.50 7/16-14 für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 30
6,88 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR .496 x 2.50 3/8-16 für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 31
15,50 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER.630 ID x .693 OD für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 32
4,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN FREIGABE DECK für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 33
22,47 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBÜGELDECKFREIGABE.375 für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 34
17,51 € *
Lieferzeit: 2 - 10 Werktage
DISTANZSTÜCK Ò14mm OD x Ò7mmID für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 35
6,88 € *
Lieferzeit: 2 - 10 Werktage
DISTANZBUCHSE Ò16 x Ò8 x 27LG für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 36
6,88 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMEN V TYP HB x 95- LG für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 37
114,40 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENSCHEIBE Ò 4,0- DIA für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 38
49,38 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMENSCHEIBE Ò 6.0- DIA für Cub Cadet Rasentraktor CC 1016 RD-E # Pos. Nr. 39
54,22 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 37 von 37
