Grundgerät

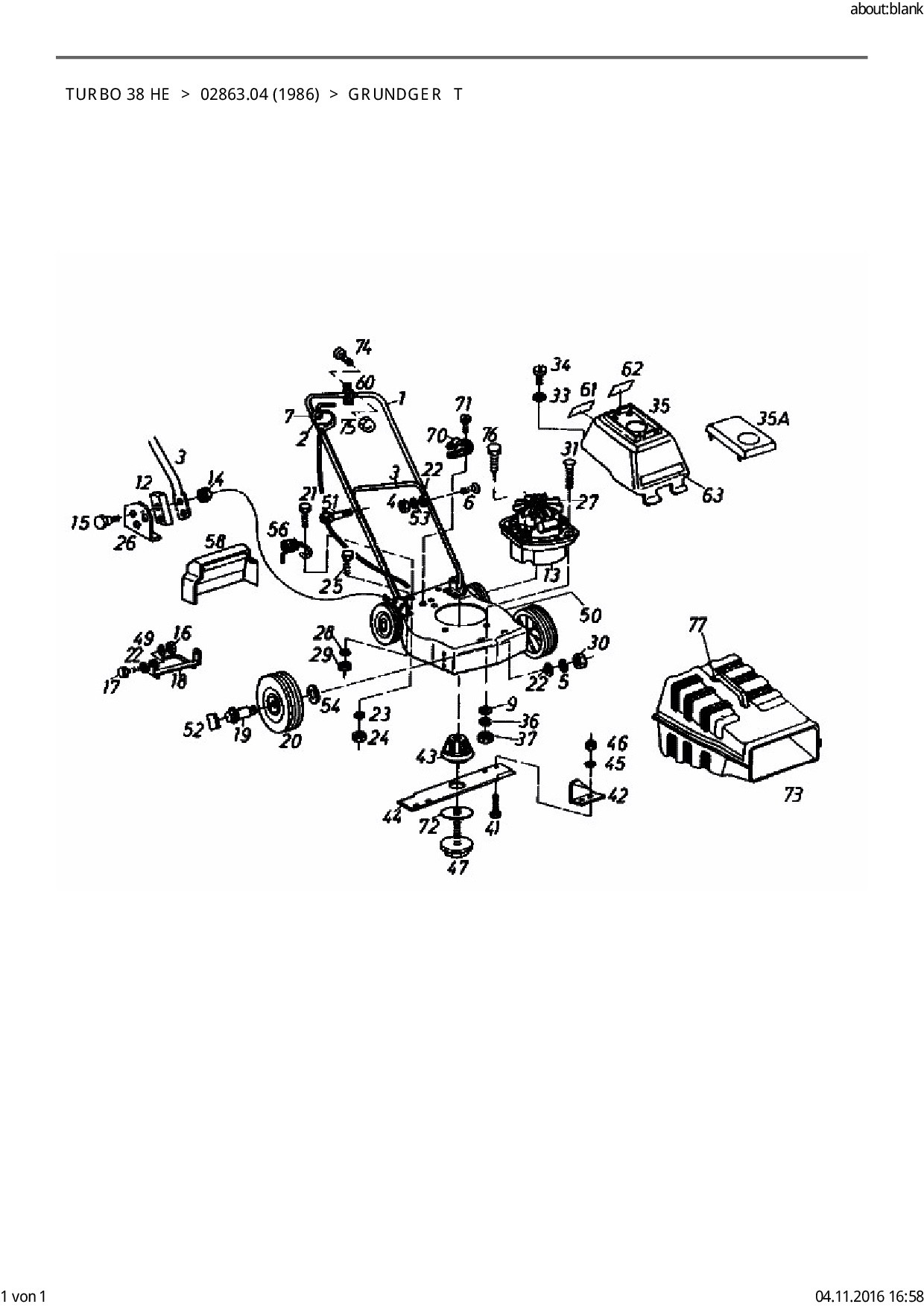

Zeichnung für Gutbrod Elektromäher Turbo 38 HE mit der Geräte-Artikelnr. 2863.04 ab Baujahr 1986:

Zeichnung Grundgerät

Die Ersatzteil-Zeichnung für Elektromäher Gutbrod Turbo 38 HE als Download:
Download Ersatzteil-Zeichnung Gutbrod Turbo 38 HE Zeichnung Grundgerät (PDF-Format)
Download Ersatzteil-Zeichnung Gutbrod Turbo 38 HE Zeichnung Grundgerät (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Elektromäher Gutbrod Turbo 38 HE aus der Zeichnung Grundgerät:
Standard
10 20 30 40 50
Artikel 1 - 20 von 31
6KT-MUTTER M8 DIN 934-8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 4
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING B8 DIN 127-FEDERST. für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 5
4,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHR M8x35 DIN 603-8.8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 6
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE A8.4 DIN 125 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 9
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M8 DIN 985-8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER M8 DIN 934-8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 16
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M8x16 DIN 933-8.8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 17
5,88 € *
Lieferzeit: 2 - 10 Werktage
RADBOLZEN für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 19
8,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M6x12 DIN 933-8.8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 21
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE A8.4 DIN 125 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 22
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER M6 DIN 934-8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 24
4,88 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANTSCHR.M6x16 DIN933 8.8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 25
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING B6 DIN 127-FEDERST für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 28
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER M6 DIN 934-8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 29
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER M8 DIN 934-8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 30
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE A 5,3 DIN 125-St für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 33
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING B8 DIN 127-FEDERST. für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 36
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER M8 DIN 934-8 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 37
4,88 € *
Lieferzeit: 2 - 10 Werktage
FLACHRD-SCHR. ANSDIN 603 für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 41
4,88 € *
Lieferzeit: 2 - 10 Werktage
MESSERNABE KPL. für Gutbrod Elektromäher Turbo 38 HE # Pos. Nr. 43
9,00 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 31
