Grundgerät

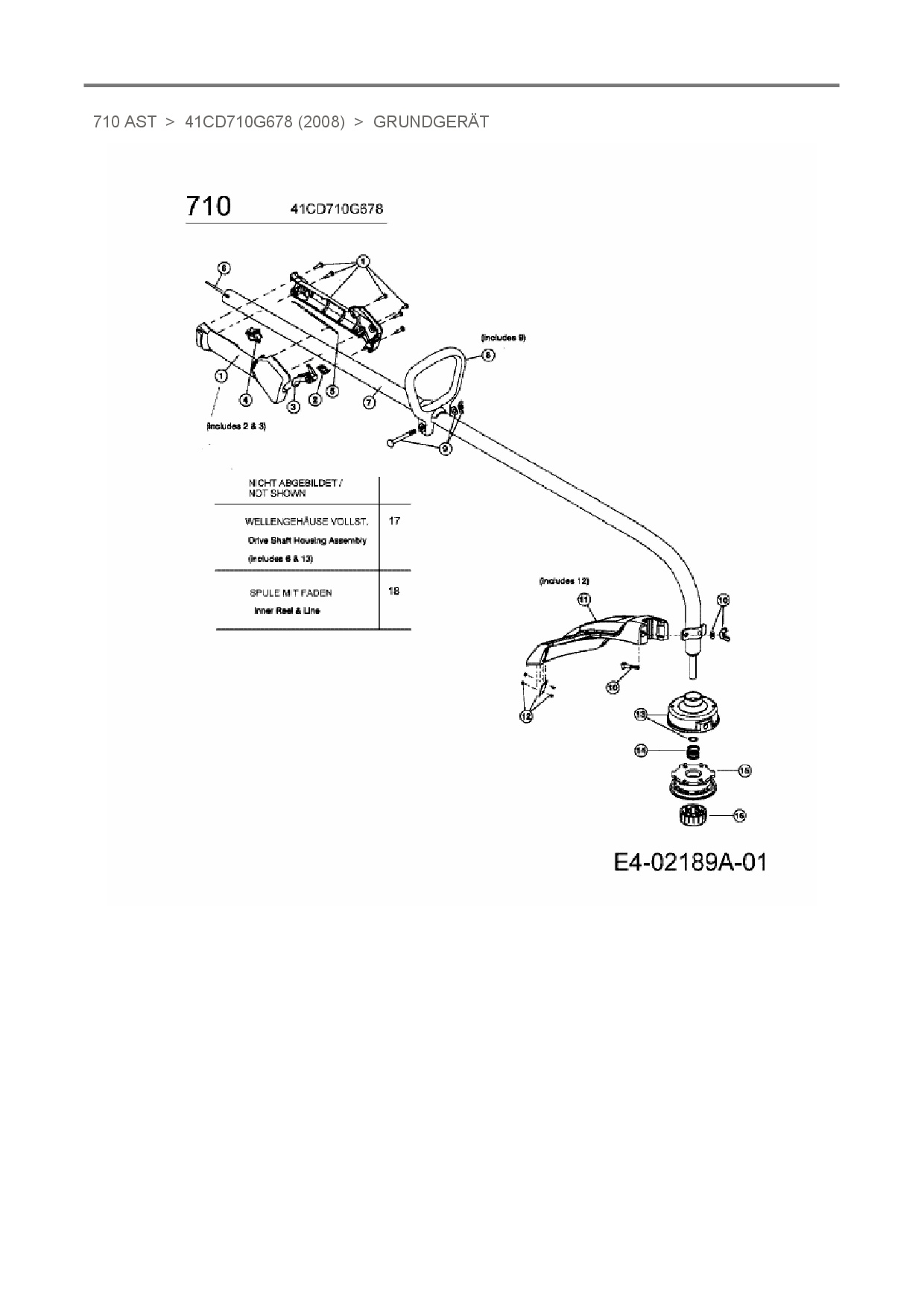

Zeichnung für MTD Motorsense 710 AST mit der Geräte-Artikelnr. 41CD710G678 ab Baujahr 2008:

Zeichnung Grundgerät

Die Ersatzteil-Zeichnung für Motorsense MTD 710 AST als Download:
Download Ersatzteil-Zeichnung MTD 710 AST Zeichnung Grundgerät (PDF-Format)
Download Ersatzteil-Zeichnung MTD 710 AST Zeichnung Grundgerät (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motorsense MTD 710 AST aus der Zeichnung Grundgerät:
Standard
10 20 30 40 50
Artikel 1 - 18 von 18
HANDGRIFF & HEBEL KPL. für MTD Motorsense 710 AST # Pos. Nr. 1
40,48 € *
Lieferzeit: 2 - 10 Werktage
SCHENKELFEDER AM GASHEBEL für MTD Motorsense 710 AST # Pos. Nr. 2
7,88 € *
Lieferzeit: 2 - 10 Werktage
GASHEBEL für MTD Motorsense 710 AST # Pos. Nr. 3
7,88 € *
Lieferzeit: 2 - 10 Werktage
KIPPHEBELSCHALTER KPL. für MTD Motorsense 710 AST # Pos. Nr. 4
13,28 € *
Lieferzeit: 2 - 10 Werktage
GASBOWDENZUG für MTD Motorsense 710 AST # Pos. Nr. 5
24,98 € *
Lieferzeit: 2 - 10 Werktage
BIEGSAME WELLE für MTD Motorsense 710 AST # Pos. Nr. 6
55,76 € *
Lieferzeit: 2 - 10 Werktage
WELLENGEHÄUSE GEBOGEN für MTD Motorsense 710 AST # Pos. Nr. 7
59,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF für MTD Motorsense 710 AST # Pos. Nr. 8
51,98 € *
Lieferzeit: 2 - 10 Werktage
BEFEST.TEILE KOMPL.F.BÜGELGRIF für MTD Motorsense 710 AST # Pos. Nr. 9
27,92 € *
Lieferzeit: 2 - 10 Werktage
MONTAGEKIT MESSERSCHUTZ für MTD Motorsense 710 AST # Pos. Nr. 10
24,50 € *
Lieferzeit: 2 - 10 Werktage
MESSERSCHUTZ für MTD Motorsense 710 AST # Pos. Nr. 11
53,96 € *
Lieferzeit: 2 - 10 Werktage
MESSER für MTD Motorsense 710 AST # Pos. Nr. 12
23,86 € *
Lieferzeit: 2 - 10 Werktage
SPULE AUSSEN für MTD Motorsense 710 AST # Pos. Nr. 13
30,96 € *
Lieferzeit: 2 - 10 Werktage
FEDER für MTD Motorsense 710 AST # Pos. Nr. 14
11,88 € *
Lieferzeit: 2 - 10 Werktage
SPULE OHNE FADEN für MTD Motorsense 710 AST # Pos. Nr. 15
14,64 € *
Lieferzeit: 2 - 10 Werktage
SPULENHALTER M. SCHRAUBE F.700 für MTD Motorsense 710 AST # Pos. Nr. 16
7,88 € *
Lieferzeit: 2 - 10 Werktage
WELLENGEHAEUSE VOLLSTAENDIG für MTD Motorsense 710 AST # Pos. Nr. 17
68,88 € *
Lieferzeit: 2 - 10 Werktage
SPULE MIT FADEN F.700 für MTD Motorsense 710 AST # Pos. Nr. 18
19,10 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 18 von 18
