Grundgerät

Zeichnung für Wingart Elektromäher ER 1434-1 mit der Geräte-Artikelnr. 18AKEJS-601 ab Baujahr 2017:

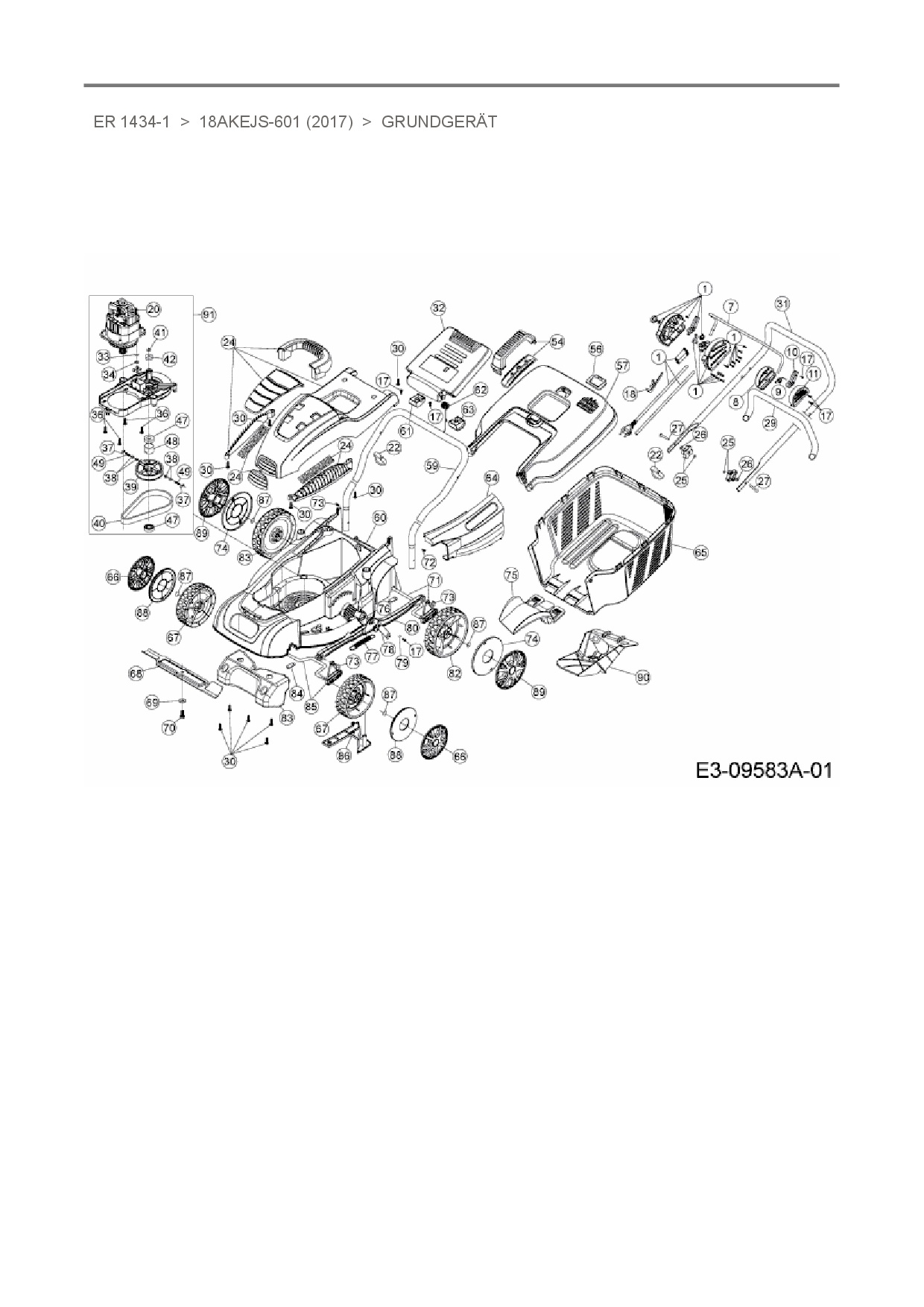

Zeichnung Grundgerät

Die Ersatzteil-Zeichnung für Elektromäher Wingart ER 1434-1 als Download:
Download Ersatzteil-Zeichnung Wingart ER 1434-1 Zeichnung Grundgerät (PDF-Format)
Download Ersatzteil-Zeichnung Wingart ER 1434-1 Zeichnung Grundgerät (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Elektromäher Wingart ER 1434-1 aus der Zeichnung Grundgerät:
Standard
10 20 30 40 50
Artikel 1 - 30 von 47
SCHALTER-STECKER-KOMBINATION für Wingart Elektromäher ER 1434-1 # Pos. Nr. 1
56,28 € *
Lieferzeit: 2 - 10 Werktage
HALBSCHALE RECHTS für Wingart Elektromäher ER 1434-1 # Pos. Nr. 8
6,88 € *
Lieferzeit: 2 - 10 Werktage
DREHFEDER für Wingart Elektromäher ER 1434-1 # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
HALTER LINKS SCHALTBÜGEL für Wingart Elektromäher ER 1434-1 # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
HALBSCHALE LINKS für Wingart Elektromäher ER 1434-1 # Pos. Nr. 11
6,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGENTLASTUNGSSCHELLE für Wingart Elektromäher ER 1434-1 # Pos. Nr. 18
6,55 € *
Lieferzeit: 2 - 10 Werktage
ELEKTROMOTOR 230V 1450W für Wingart Elektromäher ER 1434-1 # Pos. Nr. 20
186,20 € *
Lieferzeit: 2 - 10 Werktage
KABELKLEMME für Wingart Elektromäher ER 1434-1 # Pos. Nr. 22
5,88 € *
Lieferzeit: 2 - 10 Werktage
MOTORHAUBE KPL. für Wingart Elektromäher ER 1434-1 # Pos. Nr. 24
41,23 € *
Lieferzeit: 2 - 10 Werktage
STERNGRIFF M6 für Wingart Elektromäher ER 1434-1 # Pos. Nr. 25
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE für Wingart Elektromäher ER 1434-1 # Pos. Nr. 26
5,88 € *
Lieferzeit: 2 - 10 Werktage
OBERHOLM für Wingart Elektromäher ER 1434-1 # Pos. Nr. 31
27,03 € *
Lieferzeit: 2 - 10 Werktage
HECKKLAPPE für Wingart Elektromäher ER 1434-1 # Pos. Nr. 32
20,13 € *
Lieferzeit: 2 - 10 Werktage
BREMSPLATTE für Wingart Elektromäher ER 1434-1 # Pos. Nr. 37
5,88 € *
Lieferzeit: 2 - 10 Werktage
BREMSBELAG für Wingart Elektromäher ER 1434-1 # Pos. Nr. 38
9,88 € *
Lieferzeit: 2 - 10 Werktage
FLACHRIEMEN für Wingart Elektromäher ER 1434-1 # Pos. Nr. 40
21,68 € *
Lieferzeit: 2 - 10 Werktage
KUGELLAGER 6002 2RS für Wingart Elektromäher ER 1434-1 # Pos. Nr. 47
8,40 € *
Lieferzeit: 2 - 10 Werktage
BREMSTROMMEL für Wingart Elektromäher ER 1434-1 # Pos. Nr. 48
13,97 € *
Lieferzeit: 2 - 10 Werktage
BREMSFEDER für Wingart Elektromäher ER 1434-1 # Pos. Nr. 49
4,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF GRASFANGKORB für Wingart Elektromäher ER 1434-1 # Pos. Nr. 54
8,88 € *
Lieferzeit: 2 - 10 Werktage
FÜLLSTANDSANZEIGE für Wingart Elektromäher ER 1434-1 # Pos. Nr. 56
5,88 € *
Lieferzeit: 2 - 10 Werktage
GRASFANGKORB OBERTEIL für Wingart Elektromäher ER 1434-1 # Pos. Nr. 57
20,13 € *
Lieferzeit: 2 - 10 Werktage
UNTERHOLM für Wingart Elektromäher ER 1434-1 # Pos. Nr. 59
20,13 € *
Lieferzeit: 2 - 10 Werktage
MÄHERGEHÄUSE für Wingart Elektromäher ER 1434-1 # Pos. Nr. 60
111,08 € *
Lieferzeit: 2 - 10 Werktage
FEDER für Wingart Elektromäher ER 1434-1 # Pos. Nr. 62
6,88 € *
Lieferzeit: 2 - 10 Werktage
ABDECKUNG für Wingart Elektromäher ER 1434-1 # Pos. Nr. 64
16,77 € *
Lieferzeit: 2 - 10 Werktage
GRASFANGKORB UNTERTEIL für Wingart Elektromäher ER 1434-1 # Pos. Nr. 65
52,00 € *
Lieferzeit: 2 - 10 Werktage
RADKAPPE VORNE für Wingart Elektromäher ER 1434-1 # Pos. Nr. 66
8,89 € *
Lieferzeit: 2 - 10 Werktage
VORDERRAD für Wingart Elektromäher ER 1434-1 # Pos. Nr. 67
19,34 € *
Lieferzeit: 2 - 10 Werktage
MESSER (OPTIMA 34 E) für Wingart Elektromäher ER 1434-1 # Pos. Nr. 68
27,76 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 30 von 47
