Grundgerät

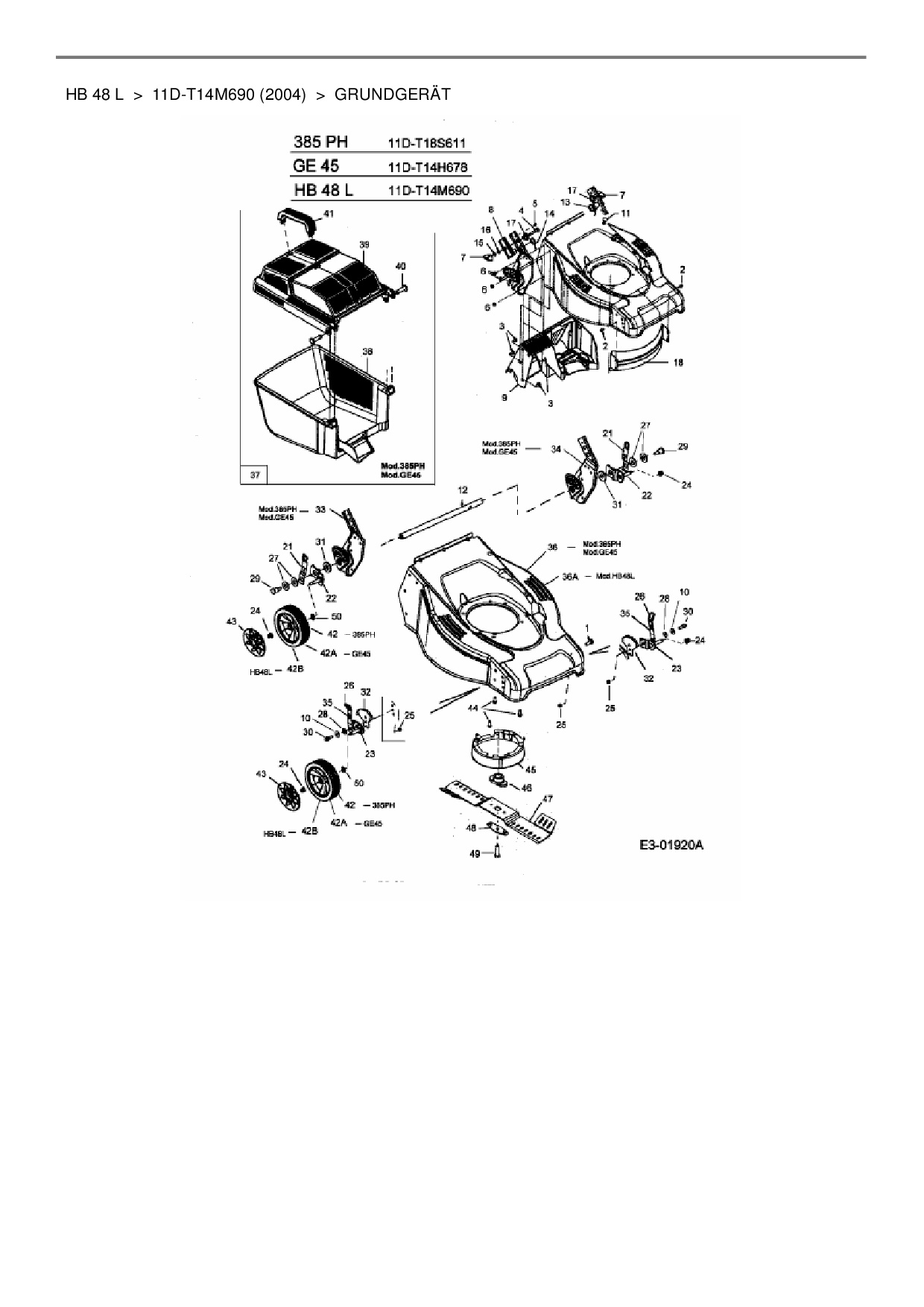

Zeichnung für Gutbrod Motormäher HB 48 L mit der Geräte-Artikelnr. 11D-T14M690 ab Baujahr 2004:

Zeichnung Grundgerät

Die Ersatzteil-Zeichnung für Motormäher Gutbrod HB 48 L als Download:
Download Ersatzteil-Zeichnung Gutbrod HB 48 L Zeichnung Grundgerät (PDF-Format)
Download Ersatzteil-Zeichnung Gutbrod HB 48 L Zeichnung Grundgerät (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motormäher Gutbrod HB 48 L aus der Zeichnung Grundgerät:
Standard
10 20 30 40 50
Artikel 1 - 20 von 43
6KT-SCHRAUBE M8x20 DIN933-8.8 für Gutbrod Motormäher HB 48 L # Pos. Nr. 1
5,88 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHSCHRAUBE M6x1 12MM für Gutbrod Motormäher HB 48 L # Pos. Nr. 2
5,88 € *
Lieferzeit: 2 - 10 Werktage
FLACHRUNDSCHRAUBE 12mm SQ M8 für Gutbrod Motormäher HB 48 L # Pos. Nr. 3
4,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RUNDSCHR M8X50 DIN 603-4.6 für Gutbrod Motormäher HB 48 L # Pos. Nr. 4
5,88 € *
Lieferzeit: 2 - 10 Werktage
PT-SCHRAUBE 50x14 WN 1451 TORX für Gutbrod Motormäher HB 48 L # Pos. Nr. 5
4,51 € *
Lieferzeit: 2 - 10 Werktage
FLÜGELMUTTER M8 x 1.25 für Gutbrod Motormäher HB 48 L # Pos. Nr. 7
6,88 € *
Lieferzeit: 2 - 10 Werktage
UNTERLAGSCHEIBE .531x1.00x.030 für Gutbrod Motormäher HB 48 L # Pos. Nr. 10
4,88 € *
Lieferzeit: 2 - 10 Werktage
ABDECKKAPPE für Gutbrod Motormäher HB 48 L # Pos. Nr. 11
4,51 € *
Lieferzeit: 2 - 10 Werktage
VERBINDUNGSSTANGE IND. PUSH für Gutbrod Motormäher HB 48 L # Pos. Nr. 12
20,88 € *
Lieferzeit: 2 - 10 Werktage
DREHFEDER 27mm ID x 8mm LG für Gutbrod Motormäher HB 48 L # Pos. Nr. 13
9,88 € *
Lieferzeit: 2 - 10 Werktage
DREHFEDER 27mm ID x 8mm LG für Gutbrod Motormäher HB 48 L # Pos. Nr. 14
10,88 € *
Lieferzeit: 2 - 10 Werktage
FÄCHERSCHEIBE A4,3 DIN 6798-ST für Gutbrod Motormäher HB 48 L # Pos. Nr. 15
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE A8.4 DIN 125 für Gutbrod Motormäher HB 48 L # Pos. Nr. 16
4,88 € *
Lieferzeit: 2 - 10 Werktage
LEITBLECH DECK VORNE T-DECK für Gutbrod Motormäher HB 48 L # Pos. Nr. 18
22,50 € *
Lieferzeit: 2 - 10 Werktage
RADHÖHENVERSTELLHEBEL VOLLST. für Gutbrod Motormäher HB 48 L # Pos. Nr. 21
15,29 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLARM VOLLST INDV HA für Gutbrod Motormäher HB 48 L # Pos. Nr. 22
14,10 € *
Lieferzeit: 2 - 10 Werktage
TRÄGER VOLLST VORNE für Gutbrod Motormäher HB 48 L # Pos. Nr. 23
18,88 € *
Lieferzeit: 2 - 10 Werktage
6KT MUTTER M10X1.25 DIN 985-8 für Gutbrod Motormäher HB 48 L # Pos. Nr. 24
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M8 DIN 985-8 für Gutbrod Motormäher HB 48 L # Pos. Nr. 25
5,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF FÜR HÖHENVERSTELLHEBEL für Gutbrod Motormäher HB 48 L # Pos. Nr. 26
6,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 43
