Grasfangkorb

Zeichnung für MTD Rasentraktor SE 150 H mit der Geräte-Artikelnr. 13BA518E678 ab Baujahr 2003:

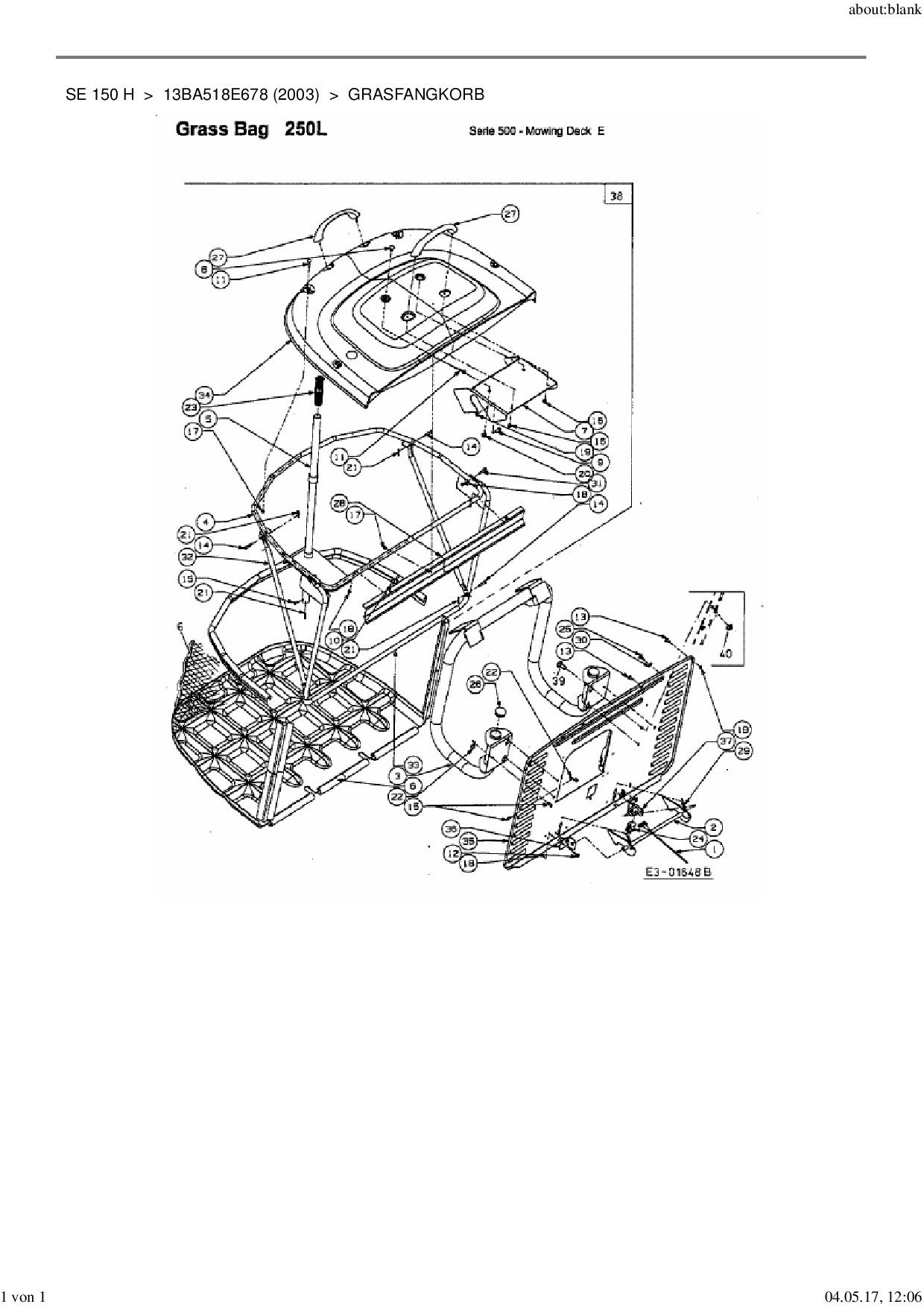

Zeichnung Grasfangkorb

Die Ersatzteil-Zeichnung für Rasentraktor MTD SE 150 H als Download:
Download Ersatzteil-Zeichnung MTD SE 150 H Zeichnung Grasfangkorb (PDF-Format)
Download Ersatzteil-Zeichnung MTD SE 150 H Zeichnung Grasfangkorb (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor MTD SE 150 H aus der Zeichnung Grasfangkorb:
Standard
10 20 30 40 50
Artikel 1 - 10 von 32
SPERRKLINKE VST BAG 250/300LT für MTD Rasentraktor SE 150 H # Pos. Nr. 2
33,45 € *
Lieferzeit: 2 - 10 Werktage
ROHRBÜGEL EINHÄNGEN-GRASFANGS. für MTD Rasentraktor SE 150 H # Pos. Nr. 3
278,76 € *
Lieferzeit: 2 - 10 Werktage
ROHRRAHMEN VOLLST OBEN 250 L für MTD Rasentraktor SE 150 H # Pos. Nr. 4
178,93 € *
Lieferzeit: 2 - 10 Werktage
STAHLROHR VST HEBEL GRSBG 500 für MTD Rasentraktor SE 150 H # Pos. Nr. 5
31,82 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHR 5/16-18 .62 GR5 für MTD Rasentraktor SE 150 H # Pos. Nr. 8
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBEM8x16 DIN 933-8.8 für MTD Rasentraktor SE 150 H # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M6x25 DIN 933-8.8 für MTD Rasentraktor SE 150 H # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHR M5x30 DIN 603-4.8 für MTD Rasentraktor SE 150 H # Pos. Nr. 11
7,88 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANTSCHR.M6x16 DIN933 8.8 für MTD Rasentraktor SE 150 H # Pos. Nr. 12
5,88 € *
Lieferzeit: 2 - 10 Werktage
FLACHKOPFSCHR TORX M6x1x15.00 für MTD Rasentraktor SE 150 H # Pos. Nr. 13
4,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 10 von 32
