Grasfangeinrichtung

Zeichnung für Gartenland Rasentraktor GL 20-105 H mit der Geräte-Artikelnr. 13HT993N640 ab Baujahr 2014:

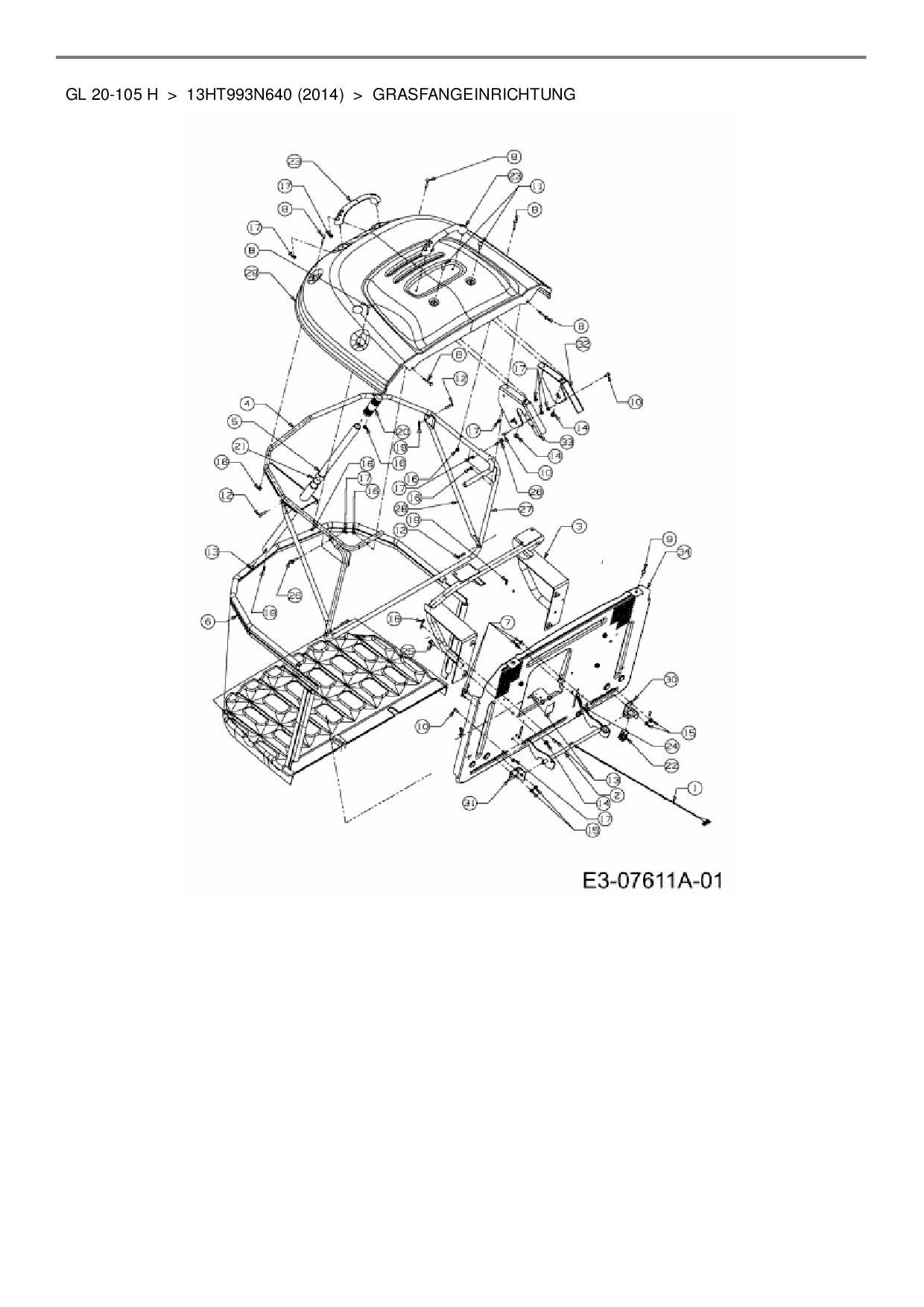

Zeichnung Grasfangeinrichtung

Die Ersatzteil-Zeichnung für Rasentraktor Gartenland GL 20-105 H als Download:
Download Ersatzteil-Zeichnung Gartenland GL 20-105 H Zeichnung Grasfangeinrichtung (PDF-Format)
Download Ersatzteil-Zeichnung Gartenland GL 20-105 H Zeichnung Grasfangeinrichtung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Gartenland GL 20-105 H aus der Zeichnung Grasfangeinrichtung:
Standard
10 20 30 40 50
Artikel 1 - 28 von 28
KABELBAUM VOLLST 500 BAG für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 1
27,66 € *
Lieferzeit: 2 - 10 Werktage
SPERRKLINKE VST BAG 250/300LT für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 2
33,45 € *
Lieferzeit: 2 - 10 Werktage
ROHRRAHMEN VST GRSBG 250L 500  für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 3
117,18 € *
Lieferzeit: 2 - 10 Werktage
ROHRRAHMEN OBENGRSBG 250L 500  für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 4
156,97 € *
Lieferzeit: 2 - 10 Werktage
STAHLROHR VST HEBEL GRSBG 500  für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 5
31,82 € *
Lieferzeit: 2 - 10 Werktage
FLRD-SCHRAUBE1/4-20.62GR5 für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHR M5x40 DIN 603-4.8 für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 8
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHRAB1/4-14.625TRUSTRXI für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 9
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M6x12 DIN 933-8.8 für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
RUNDKOPFSCHR 5/16-18 .875 GR1 für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 11
9,92 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN .25 DIA x 1.25LG für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 12
6,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN .25 DIA x.50 für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 13
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 5/16-18 NYLON für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 14
5,92 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 1/4-20 NYLON für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 15
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-NYLSTOPBUNDMUTTER M5-0.8 für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 16
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M6 DIN 985-8 für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 17
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .092 X 1.64 LG für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 18
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .072 x.92 LG für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 19
4,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF 1.0 ID x 4.7 LG für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 20
14,96 € *
Lieferzeit: 2 - 10 Werktage
O-RING .9375 ID x .139 DIA für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 21
4,88 € *
Lieferzeit: 2 - 10 Werktage
TASTSCHALTER für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 22
13,61 € *
Lieferzeit: 2 - 10 Werktage
GRIFF MIT SCHRAUBEN BAG 500 MR für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 23
11,45 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER.380 OD x 2.500- LG für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 24
13,06 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR .435 x.178-5/16 x.56 für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 25
7,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR 9,5mmx5mm M6-1x24 für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 26
4,88 € *
Lieferzeit: 2 - 10 Werktage
KREUZ-VERBINDUNGSROHR BAG 250L für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 28
22,98 € *
Lieferzeit: 2 - 10 Werktage
Ersatzteil für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 31
13,14 € *
Lieferzeit: 2 - 10 Werktage
HECKPLATTE RR DIS 500 MR  FINISH MTD BLACK für Gartenland Rasentraktor GL 20-105 H # Pos. Nr. 34
121,10 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 28 von 28
