Grasfangeinrichtung

Zeichnung für Raiffeisen Rasentraktor RMH 514-105 A mit der Geräte-Artikelnr. 13BM507N628 ab Baujahr 2006:

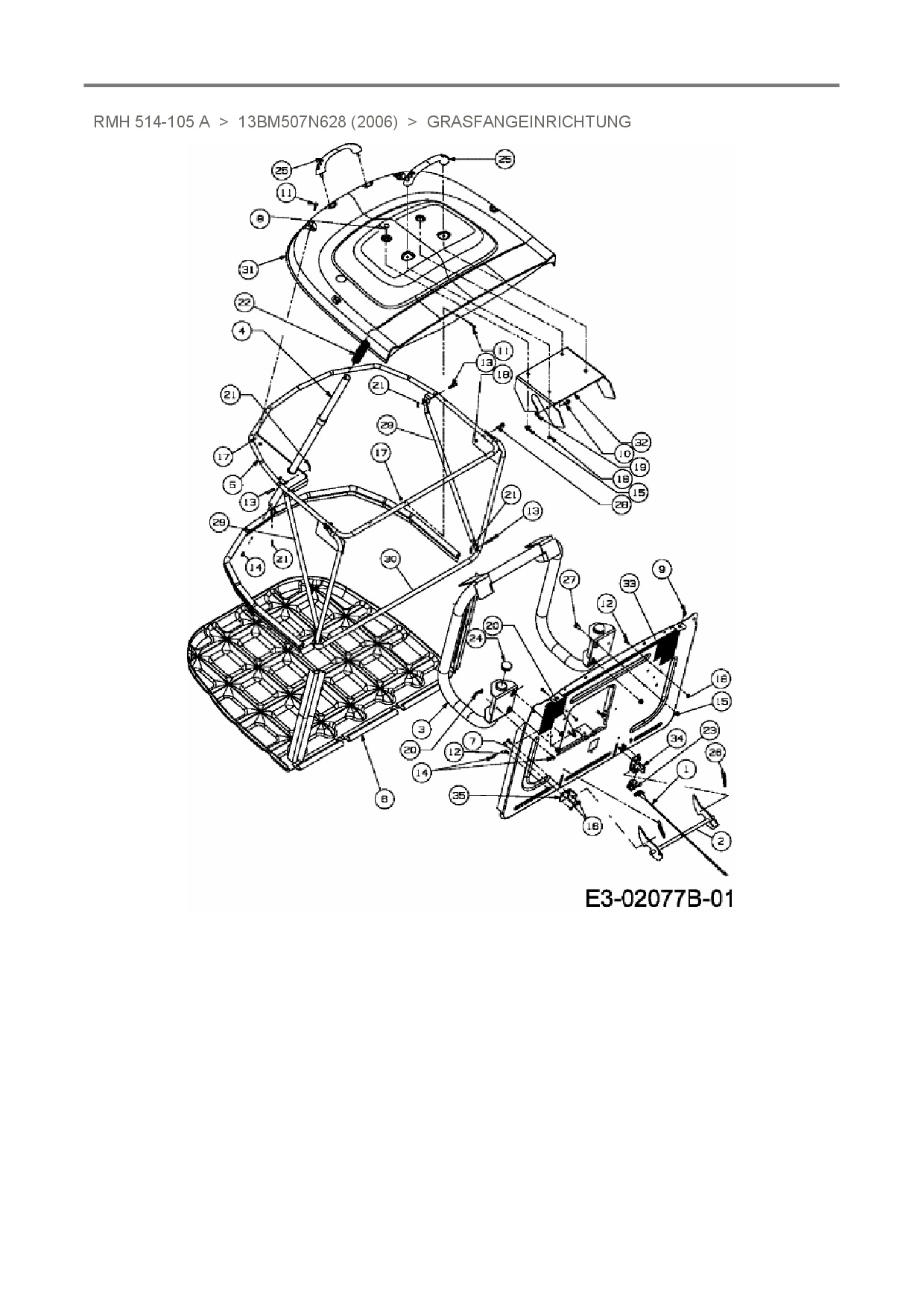

Zeichnung Grasfangeinrichtung

Die Ersatzteil-Zeichnung für Rasentraktor Raiffeisen RMH 514-105 A als Download:
Download Ersatzteil-Zeichnung Raiffeisen RMH 514-105 A Zeichnung Grasfangeinrichtung (PDF-Format)
Download Ersatzteil-Zeichnung Raiffeisen RMH 514-105 A Zeichnung Grasfangeinrichtung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Raiffeisen RMH 514-105 A aus der Zeichnung Grasfangeinrichtung:
Standard
10 20 30 40 50
Artikel 1 - 30 von 31
KABELBAUM VOLLST500BAG für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 1
27,66 € *
Lieferzeit: 2 - 10 Werktage
SPERRKLINKE VST BAG 250/300LT für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 2
33,45 € *
Lieferzeit: 2 - 10 Werktage
ROHRBÜGEL EINHÄNGEN-GRASFANGS. für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 3
278,76 € *
Lieferzeit: 2 - 10 Werktage
STAHLROHR VST HEBEL GRSBG 500 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 4
31,82 € *
Lieferzeit: 2 - 10 Werktage
ROHRRAHMEN VOLLST. OBEN für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 5
194,94 € *
Lieferzeit: 2 - 10 Werktage
GRASFANGSACK VST HECKAUSWURF für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 6
232,81 € *
Lieferzeit: 2 - 10 Werktage
FLRD-SCHRAUBE 1/4-20 .62 GR2 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHR 5/16-18 .62 GR5 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 8
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHR AB 1/4-14 0.625 TRUSTRXI für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 9
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M8x16 DIN 933-8.8 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHR M5x30 DIN 603-4.8 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 11
7,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE M6x12 DIN 933-8.8 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 12
5,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN .25 DIA x 1.25LG für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 13
6,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN.25 DIA x.50 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 5/16-18 NYLON für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 15
5,92 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER1/4-20NYLON für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 16
6,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-BUNDMUTTER M5-0.8 NYLON für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 17
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M6 DIN 985-8 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 18
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M8 DIN 985-8 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 19
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .092 X 1.64 LG für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 20
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .072 x.92 LG für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 21
4,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF 1.0 ID x 4.7 LG für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 22
14,96 € *
Lieferzeit: 2 - 10 Werktage
TASTSCHALTER für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 23
13,61 € *
Lieferzeit: 2 - 10 Werktage
ABDECKKAPPE ROHRRAHMEN DM 38 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 24
5,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF MIT SCHRAUBEN BAG 500 MR für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 25
11,45 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER .380 OD x 2.500 LG für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 26
13,06 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR .435 x.178-5/16 x.56 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 27
7,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR 9,5mmx5mm M6-1x24 für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 28
4,88 € *
Lieferzeit: 2 - 10 Werktage
VERB.STANGE GRASFANGSACK 250L für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 29
30,10 € *
Lieferzeit: 2 - 10 Werktage
FRONTRAHMEN BAG 250L / 300L für Raiffeisen Rasentraktor RMH 514-105 A # Pos. Nr. 30
97,98 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 30 von 31
