Grasfangeinrichtung

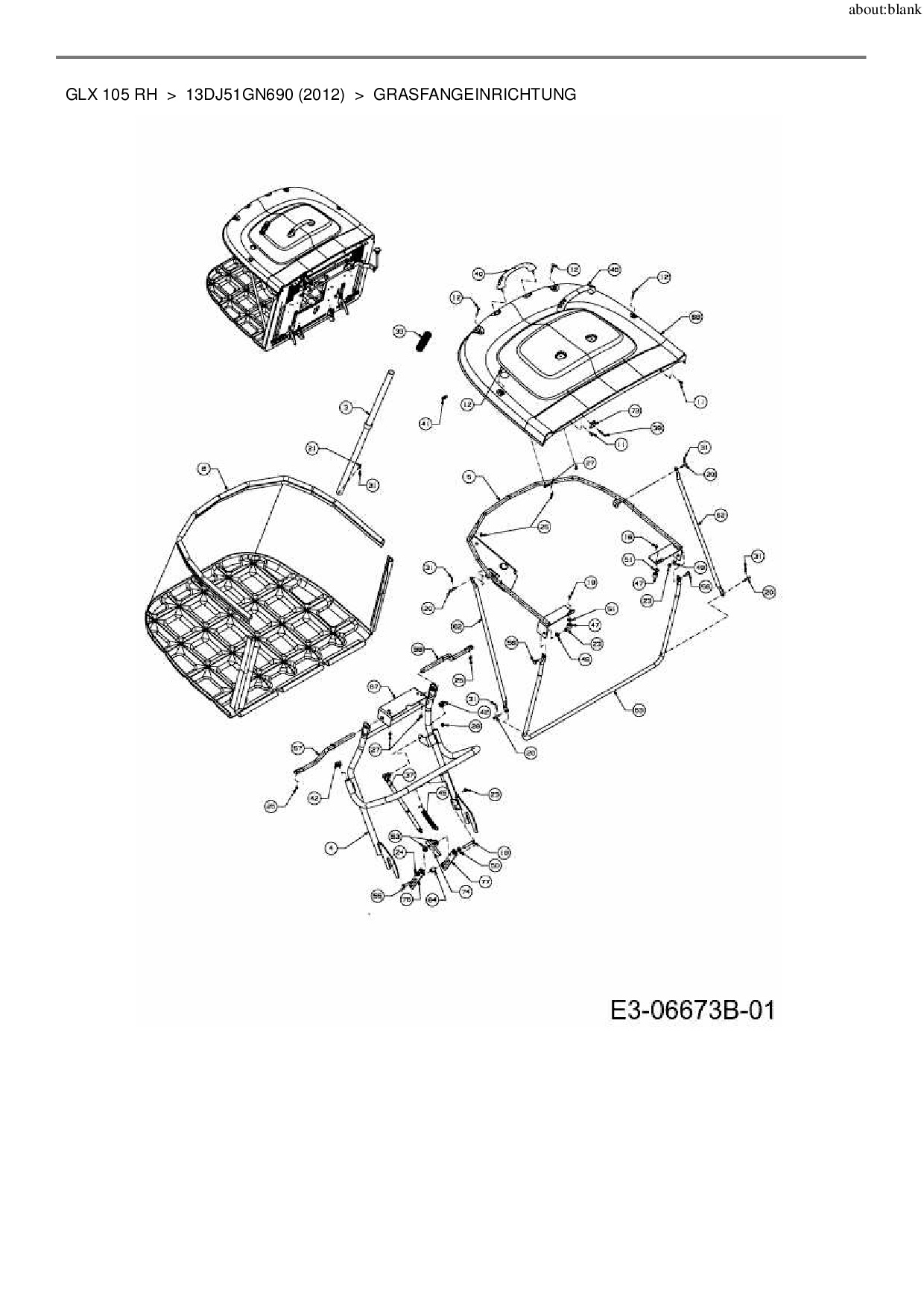

Zeichnung für Gutbrod Rasentraktor GLX 105 RH mit der Geräte-Artikelnr. 13DJ51GN690 ab Baujahr 2012:

Zeichnung Grasfangeinrichtung

Die Ersatzteil-Zeichnung für Rasentraktor Gutbrod GLX 105 RH als Download:
Download Ersatzteil-Zeichnung Gutbrod GLX 105 RH Zeichnung Grasfangeinrichtung (PDF-Format)
Download Ersatzteil-Zeichnung Gutbrod GLX 105 RH Zeichnung Grasfangeinrichtung (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Gutbrod GLX 105 RH aus der Zeichnung Grasfangeinrichtung:
Standard
10 20 30 40 50
Artikel 1 - 42 von 42
STAHLROHR VST HEBEL GRSBG 500 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 3
31,82 € *
Lieferzeit: 2 - 10 Werktage
TRAGRAHMEN VOLLST BAG für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 4
296,79 € *
Lieferzeit: 2 - 10 Werktage
RAHMEN VOLLST OBEN GRSBG 300L für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 5
176,55 € *
Lieferzeit: 2 - 10 Werktage
GRASFANGSACK VOLLST 500 300 L für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 6
213,24 € *
Lieferzeit: 2 - 10 Werktage
SCHR TT 1/4-20 .5 PANTRXI BLK für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 11
5,88 € *
Lieferzeit: 2 - 10 Werktage
FL-RD-SCHR M5x40 DIN 603-4.8 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 12
5,88 € *
Lieferzeit: 2 - 10 Werktage
6kt-SCHR.3/8-16 2.00 GR5 STD für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 18
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR M6-1.0 10MM GR8.8 STD für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 19
4,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN .25 DIA x 1.25LG für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 20
6,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTECKBOLZEN .25 DIA x.50 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 21
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 1/4-20 NYLON für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 23
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 3/8-16NYLON für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 24
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-NYLSTOPBUNDMUTTER M5-0.8 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 25
4,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER M8 DIN 934-8 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 26
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M6 DIN 985-8 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 27
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M8 DIN 985-8 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 28
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER .072 x.92 LG für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 31
4,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF 1.0 ID x 4.7 LG für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 33
14,96 € *
Lieferzeit: 2 - 10 Werktage
DÄMPFUNGSZYLINDER 8,0- HUB für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 37
59,00 € *
Lieferzeit: 2 - 10 Werktage
POPNIET .188 DIA x .300 L für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 39
6,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFF MIT SCHRAUBEN BAG 500 MR für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 40
11,45 € *
Lieferzeit: 2 - 10 Werktage
KANTENSCHUTZ für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 41
19,66 € *
Lieferzeit: 2 - 10 Werktage
ABDECKKAPPE ROHR BAG 250L/300L für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 42
5,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER .67 DIA x 5.50 LG für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 45
9,88 € *
Lieferzeit: 2 - 10 Werktage
STOSSFÄNGER (PUFFER) für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 47
27,36 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH .250 x.750 x.119 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 49
7,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH .406 x.875 x.105 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 50
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE FLACH .260 x.720 x.060 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 51
4,88 € *
Lieferzeit: 2 - 10 Werktage
BUNDBUCHSE1.00 X .38 X .38 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 53
7,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR .374 DIA x1.16 LG für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 55
10,91 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR.375x.3801/4-20 für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 56
11,45 € *
Lieferzeit: 2 - 10 Werktage
SCHWENKHEBEL RECHTS BAG 300L für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 57
18,91 € *
Lieferzeit: 2 - 10 Werktage
SCHWENKHEBEL LINKS BAG für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 58
18,91 € *
Lieferzeit: 2 - 10 Werktage
KREUZTRÄGER GRSBG 250L/300L  für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 62
28,90 € *
Lieferzeit: 2 - 10 Werktage
FRONTROHRRAHMEN BAG 250L/300L  für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 63
49,66 € *
Lieferzeit: 2 - 10 Werktage
DISTANZBÜCHSE Ò16mm OD Ò10mmID für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 64
6,88 € *
Lieferzeit: 2 - 10 Werktage
FÜHRUNGSBLECH SCHARNIER BAG  für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 67
19,96 € *
Lieferzeit: 2 - 10 Werktage
ABDECKUNG GRASFANGSACK 300L  (Farbe mitteilen) für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 68
234,64 € *
Lieferzeit: 2 - 10 Werktage
VERSCHLEISSSCHUTZ U-FORM für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 73
4,88 € *
Lieferzeit: 2 - 10 Werktage
FANGHAKEN für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 74
23,52 € *
Lieferzeit: 2 - 10 Werktage
HALTEWINKEL DÄMPFUNGSZYLINDER für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 75
7,88 € *
Lieferzeit: 2 - 10 Werktage
FÜHRUNGSLASCHE DÄMPFUNGSZYL. für Gutbrod Rasentraktor GLX 105 RH # Pos. Nr. 77
12,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 42 von 42
