Getriebe

Zeichnung für Wolf-Garten Scooter SV 4 mit der Geräte-Artikelnr. 6155000 Serie A ab Baujahr 2001:

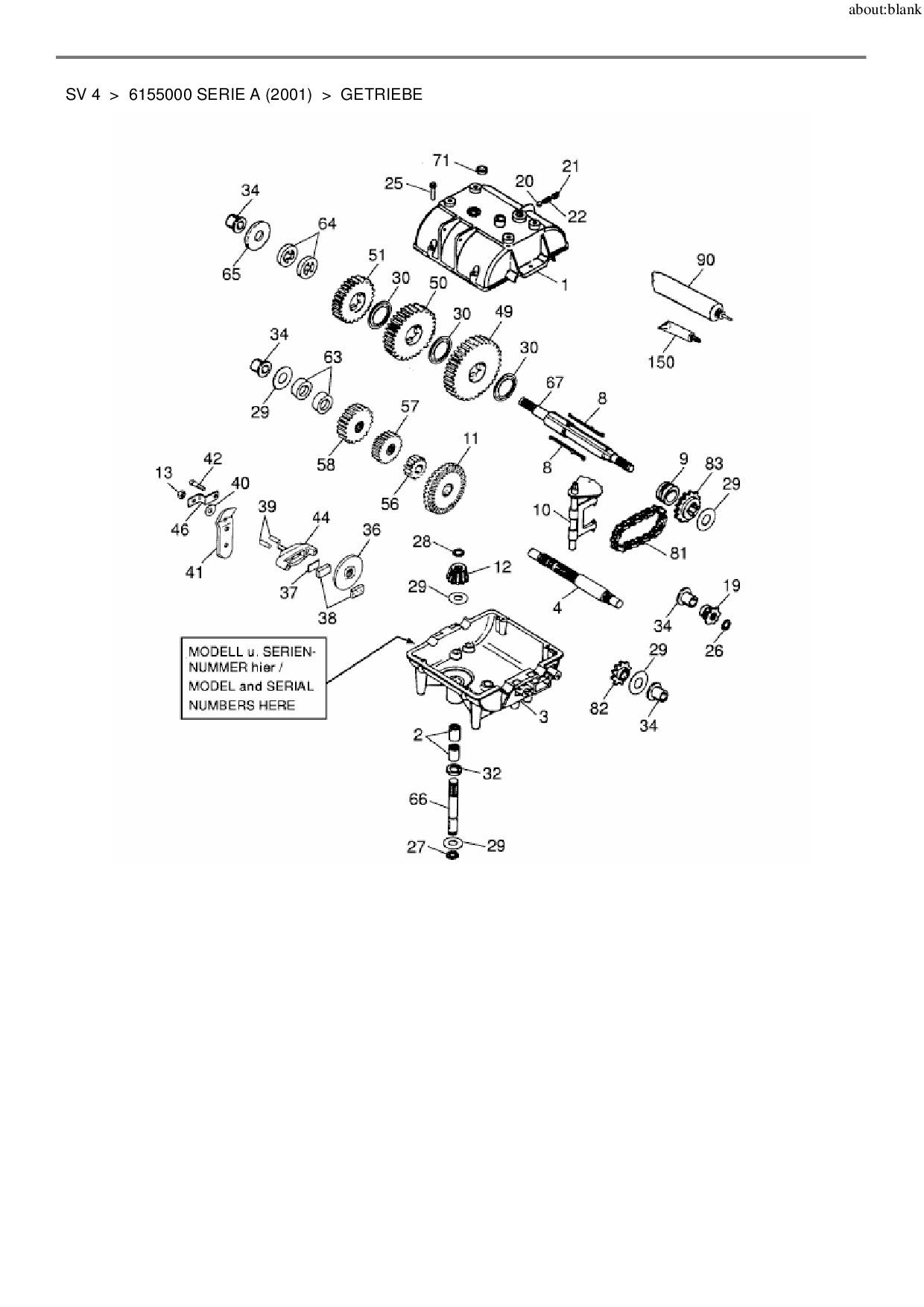

Zeichnung Getriebe

Die Ersatzteil-Zeichnung für Scooter Wolf-Garten SV 4 als Download:
Download Ersatzteil-Zeichnung Wolf-Garten SV 4 Zeichnung Getriebe (PDF-Format)
Download Ersatzteil-Zeichnung Wolf-Garten SV 4 Zeichnung Getriebe (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Scooter Wolf-Garten SV 4 aus der Zeichnung Getriebe:
Standard
10 20 30 40 50
Artikel 1 - 20 von 22
GETRIEBE KPL. 700-075 für Wolf-Garten Scooter SV 4 # Pos. Nr. ***
600,61 € *
Lieferzeit: 2 - 10 Werktage
ZIEHKEIL 71MM für Wolf-Garten Scooter SV 4 # Pos. Nr. 8
93,18 € *
Lieferzeit: 2 - 10 Werktage
ANTRIEBSRITZEL für Wolf-Garten Scooter SV 4 # Pos. Nr. 12
138,93 € *
Lieferzeit: 2 - 10 Werktage
ZAHNRAD 8ZÄHNE für Wolf-Garten Scooter SV 4 # Pos. Nr. 19
162,62 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANTSCHRAUBE für Wolf-Garten Scooter SV 4 # Pos. Nr. 25
12,88 € *
Lieferzeit: 2 - 10 Werktage
SICHERUNGSRING für Wolf-Garten Scooter SV 4 # Pos. Nr. 26
11,40 € *
Lieferzeit: 2 - 10 Werktage
SICHERUNGSRING für Wolf-Garten Scooter SV 4 # Pos. Nr. 27
12,88 € *
Lieferzeit: 2 - 10 Werktage
DRUCKRING für Wolf-Garten Scooter SV 4 # Pos. Nr. 30
23,00 € *
Lieferzeit: 2 - 10 Werktage
ÖLDICHTRING für Wolf-Garten Scooter SV 4 # Pos. Nr. 32
58,20 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER für Wolf-Garten Scooter SV 4 # Pos. Nr. 34
49,88 € *
Lieferzeit: 2 - 10 Werktage
BREMSPLATTE für Wolf-Garten Scooter SV 4 # Pos. Nr. 37
30,88 € *
Lieferzeit: 2 - 10 Werktage
SCHEIBE für Wolf-Garten Scooter SV 4 # Pos. Nr. 40
10,88 € *
Lieferzeit: 2 - 10 Werktage
BREMSHEBEL für Wolf-Garten Scooter SV 4 # Pos. Nr. 41
55,88 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANTSCHRAUBE für Wolf-Garten Scooter SV 4 # Pos. Nr. 42
12,88 € *
Lieferzeit: 2 - 10 Werktage
MUTTER 5/16-24 für Wolf-Garten Scooter SV 4 # Pos. Nr. 43
12,88 € *
Lieferzeit: 2 - 10 Werktage
BREMSBELAGHALTER für Wolf-Garten Scooter SV 4 # Pos. Nr. 44
90,10 € *
Lieferzeit: 2 - 10 Werktage
BREMSHEBELTRAEGER für Wolf-Garten Scooter SV 4 # Pos. Nr. 46
33,50 € *
Lieferzeit: 2 - 10 Werktage
ANTRIEBSWELLE für Wolf-Garten Scooter SV 4 # Pos. Nr. 66
188,93 € *
Lieferzeit: 2 - 10 Werktage
ANTRIEBSWELLE für Wolf-Garten Scooter SV 4 # Pos. Nr. 67
580,88 € *
Lieferzeit: 2 - 10 Werktage
WE-DICHTUNG F2 788069 für Wolf-Garten Scooter SV 4 # Pos. Nr. 71
6,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 22
