Getriebe

Zeichnung für MTD Motormäher mit Antrieb GES 53 I mit der Geräte-Artikelnr. 12A-365C678 ab Baujahr 1997:

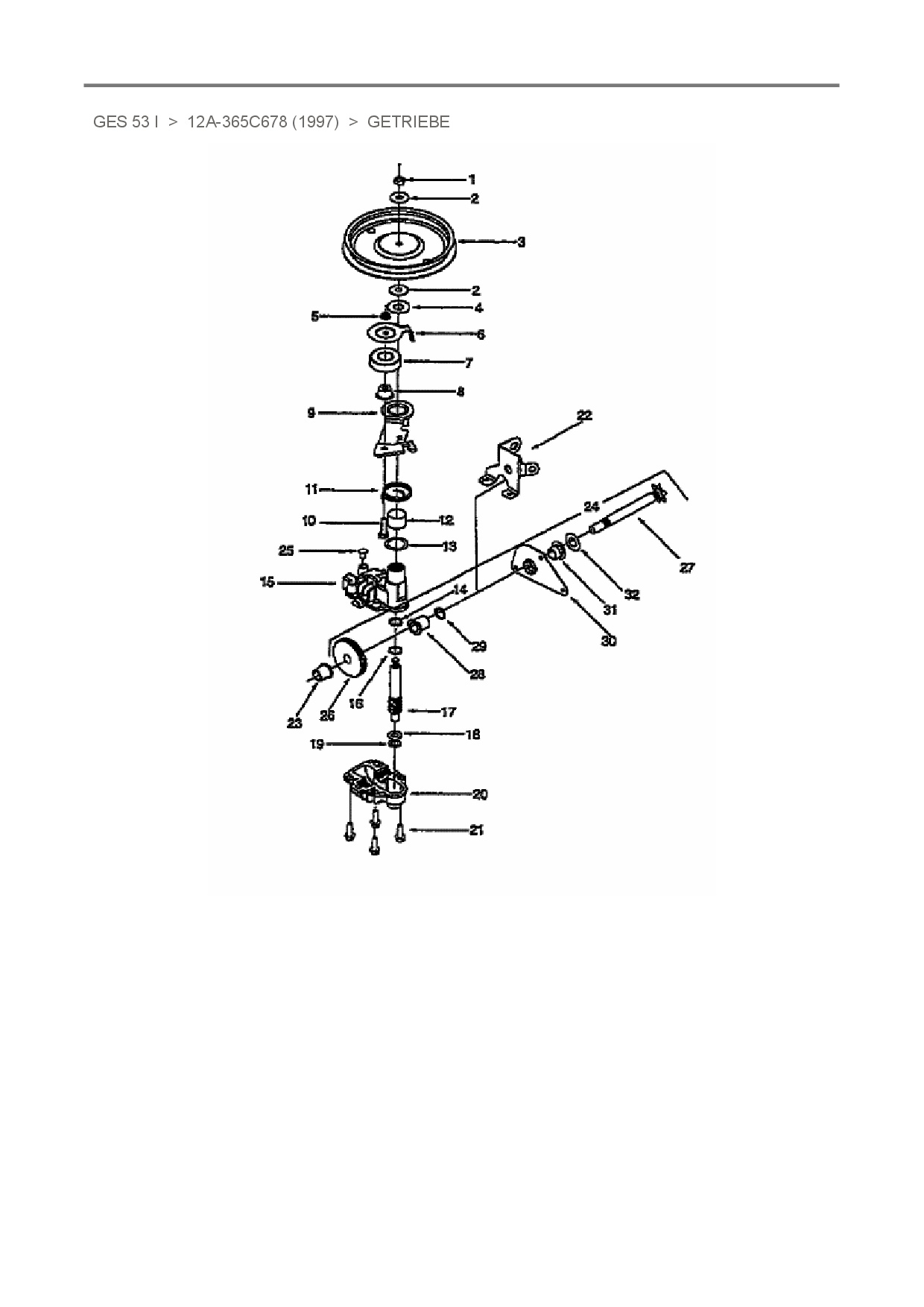

Zeichnung Getriebe

Die Ersatzteil-Zeichnung für Motormäher mit Antrieb MTD GES 53 I als Download:
Download Ersatzteil-Zeichnung MTD GES 53 I Zeichnung Getriebe (PDF-Format)
Download Ersatzteil-Zeichnung MTD GES 53 I Zeichnung Getriebe (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motormäher mit Antrieb MTD GES 53 I aus der Zeichnung Getriebe:
Standard
10 20 30 40 50
Artikel 1 - 20 von 21
LENKRADKAPPE rund/schw. 5.5 für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 1
11,08 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-SCHR 5/16-18 1.00 GR5 für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 2
5,88 € *
Lieferzeit: 2 - 10 Werktage
TELLERFEDER.340 x.872 x.060 für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 3
5,88 € *
Lieferzeit: 2 - 10 Werktage
VERSTEIFUNGSPLATTEZAHNSEGMENT für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 9
20,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 3/8-241.00 GR8STD für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 11
5,88 € *
Lieferzeit: 2 - 10 Werktage
DIST-SCHEIBE.380IDx.625ODx.21 für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 13
9,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 3/8" SCHW. AUSF. für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR AB 5/16-12 0.750 für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 15
5,88 € *
Lieferzeit: 2 - 10 Werktage
VERBINDUNGSSTANGE 7/16-20 für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 16
44,14 € *
Lieferzeit: 2 - 10 Werktage
VORDERACHSTRÄGER für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 17
64,32 € *
Lieferzeit: 2 - 10 Werktage
SHLT-SCHR. .498 X 2.045 für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 18
9,88 € *
Lieferzeit: 2 - 10 Werktage
S-MUTTER FLGLK 3/8-16 GRF TOP für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 19
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER 5/16-24 GR8 NYLON für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 21
4,88 € *
Lieferzeit: 2 - 10 Werktage
LENKHEBEL VOLLST. für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 22
53,58 € *
Lieferzeit: 2 - 10 Werktage
SKT-SCHR. 5/16-24X2.00 für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 23
9,88 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER .632IDx.937OD für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 24
7,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-MUTTER 3/8-24 GR5 für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 27
4,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERRING 3/8" für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 28
4,88 € *
Lieferzeit: 2 - 10 Werktage
KUGELGELENK 3/8-24 UNF 2B für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 29
22,62 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE3/8-241.50GR5 für MTD Motormäher mit Antrieb GES 53 I # Pos. Nr. 30
4,51 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 21
