Getriebe, Räder

Zeichnung für MTD Motormäher mit Antrieb FF 48 RBS mit der Geräte-Artikelnr. 12A-V05V665 ab Baujahr 2003:

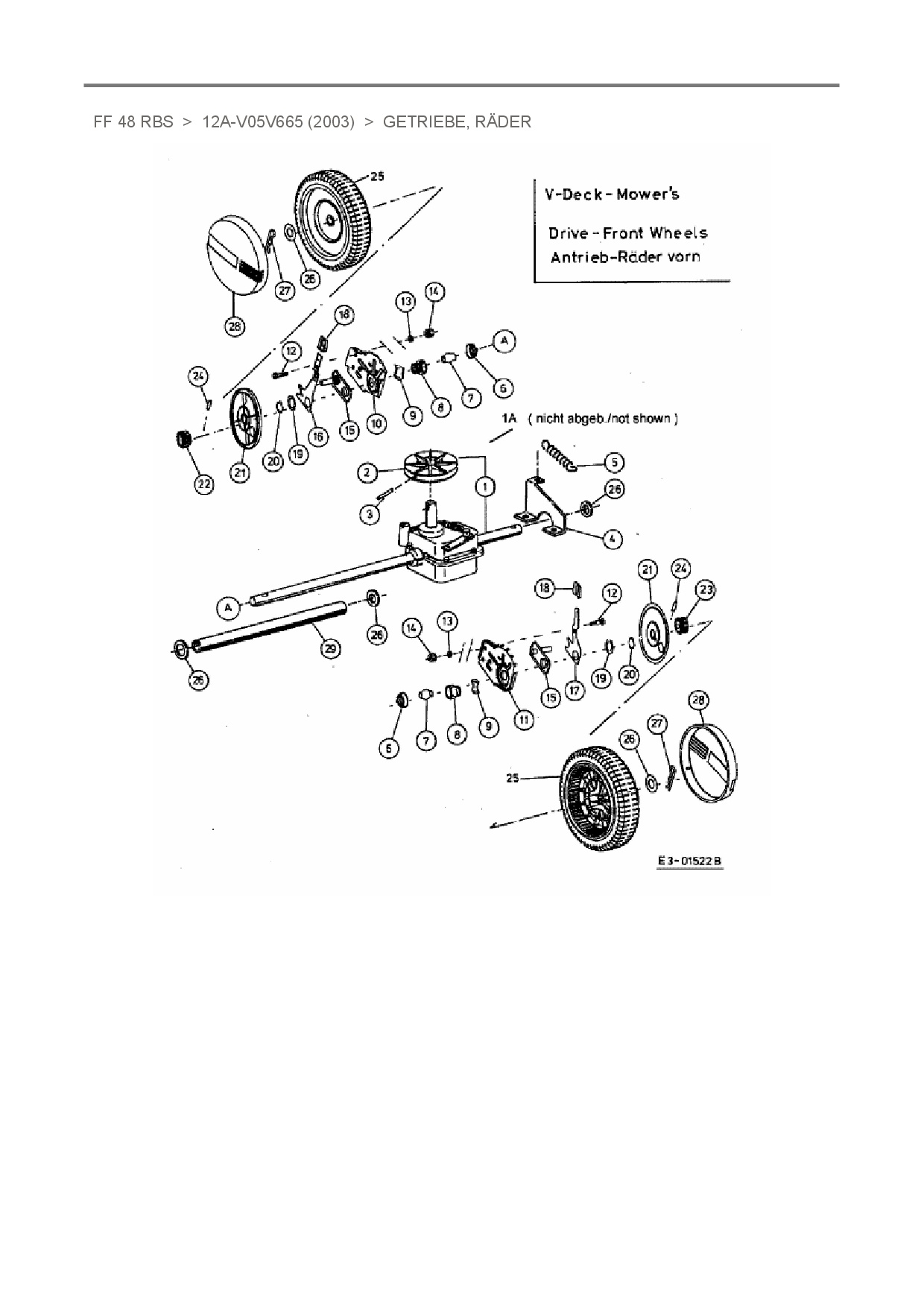

Zeichnung Getriebe, Räder

Die Ersatzteil-Zeichnung für Motormäher mit Antrieb MTD FF 48 RBS als Download:
Download Ersatzteil-Zeichnung MTD FF 48 RBS Zeichnung Getriebe, Räder (PDF-Format)
Download Ersatzteil-Zeichnung MTD FF 48 RBS Zeichnung Getriebe, Räder (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motormäher mit Antrieb MTD FF 48 RBS aus der Zeichnung Getriebe, Räder:
Standard
10 20 30 40 50
Artikel 1 - 20 von 24
GETRIEBE KPL. 1 6 V/SP für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 1
218,93 € *
Lieferzeit: 2 - 10 Werktage
SPANNHUELSE DIN 1481 für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 3
5,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER Ò12mm x 63.93mm LG für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 5
25,88 € *
Lieferzeit: 2 - 10 Werktage
LAGERKÄFIG für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 6
14,34 € *
Lieferzeit: 2 - 10 Werktage
LAGERHÜLSE für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 8
19,34 € *
Lieferzeit: 2 - 10 Werktage
WELLENSCHEIBE 1.0 x 1.50 x.029 für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
HÖHENVERSTELLPLATTE rechts für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 10
20,88 € *
Lieferzeit: 2 - 10 Werktage
HÖHENVERSTELLPLATTE links für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 11
20,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR3/8-16 x.75 GR5STD für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 12
5,88 € *
Lieferzeit: 2 - 10 Werktage
TELLERFEDER .390x 1.380x.062 für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 13
5,88 € *
Lieferzeit: 2 - 10 Werktage
S-MUTTER FLGLK 3/8-16 GRF TOP für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
HÖHENVERSTELLHEBEL RECHTS für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 16
12,44 € *
Lieferzeit: 2 - 10 Werktage
HÖHENVERSTELLHEBEL LINKS für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 17
12,44 € *
Lieferzeit: 2 - 10 Werktage
GRIFF FÜR HÖHENVERSTELLHEBEL für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 18
6,88 € *
Lieferzeit: 2 - 10 Werktage
UNTERLAGSCHEIBE für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 19
5,88 € *
Lieferzeit: 2 - 10 Werktage
SICHERUNGSRING 1.00" DIA WELLE für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 20
5,88 € *
Lieferzeit: 2 - 10 Werktage
RADABDECKUNG INNEN für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 21
15,60 € *
Lieferzeit: 2 - 10 Werktage
RITZEL rechts 14 ZÄHNE -V- für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 22
28,45 € *
Lieferzeit: 2 - 10 Werktage
RITZEL links 14 ZÄHNE -V- für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 23
28,45 € *
Lieferzeit: 2 - 10 Werktage
ZYLINDERSTIFT 3/16 x 3/4 für MTD Motormäher mit Antrieb FF 48 RBS # Pos. Nr. 24
6,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 24
