Getriebe, Keilriemen, Lüfterrad

Zeichnung für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS mit der Geräte-Artikelnr. 12B-PV6J650 ab Baujahr 2016:

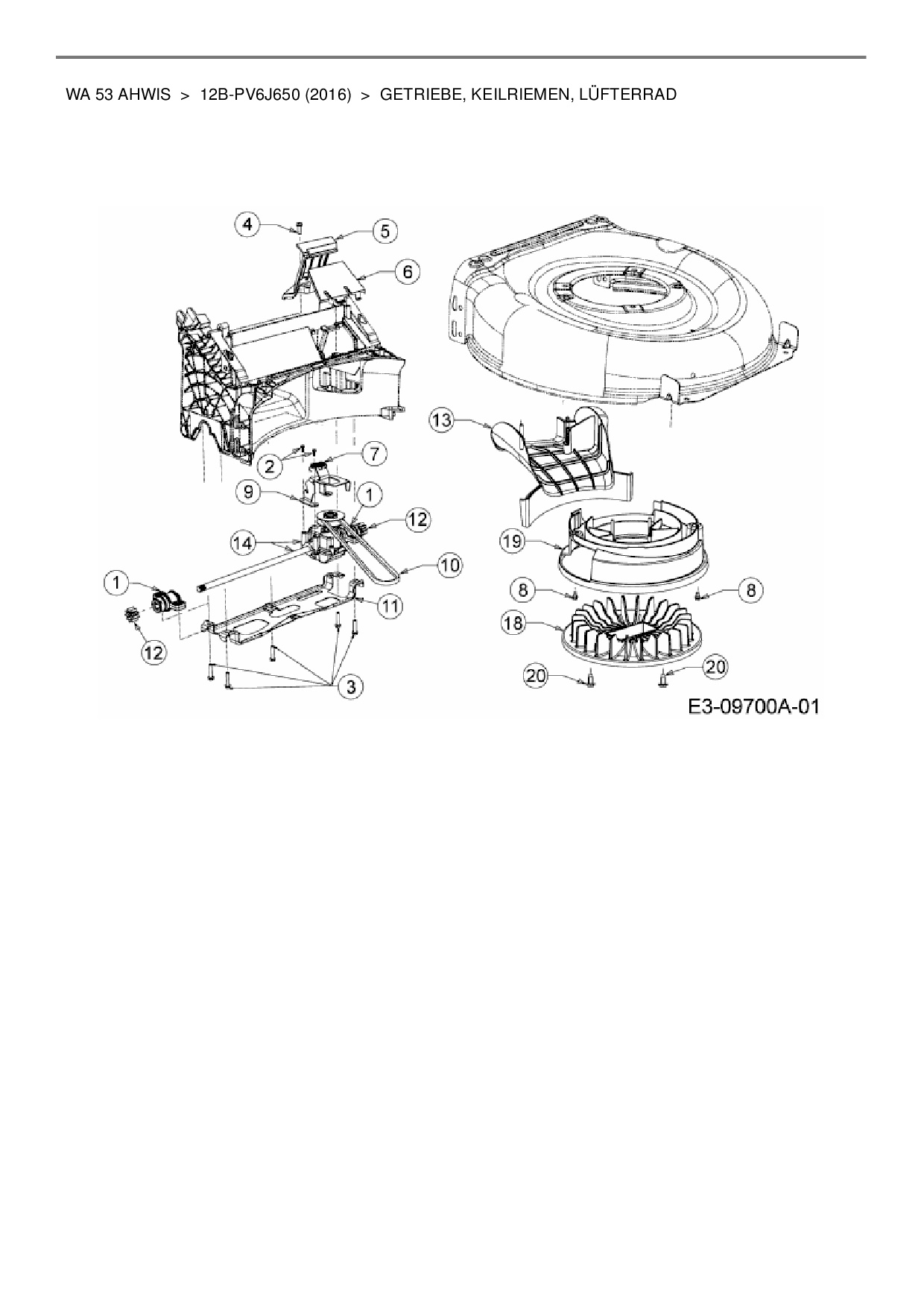

Zeichnung Getriebe, Keilriemen, Lüfterrad

Die Ersatzteil-Zeichnung für Motormäher mit Antrieb Wolf-Garten WA 53 AHWIS als Download:
Download Ersatzteil-Zeichnung Wolf-Garten WA 53 AHWIS Zeichnung Getriebe, Keilriemen, Lüfterrad (PDF-Format)
Download Ersatzteil-Zeichnung Wolf-Garten WA 53 AHWIS Zeichnung Getriebe, Keilriemen, Lüfterrad (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motormäher mit Antrieb Wolf-Garten WA 53 AHWIS aus der Zeichnung Getriebe, Keilriemen, Lüfterrad:
Standard
10 20 30 40 50
Artikel 1 - 15 von 15
LAGER VOLLST. für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 1
9,13 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR./SCHEIBE .159 ODx.43 für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 2
4,88 € *
Lieferzeit: 2 - 10 Werktage
SKT.-SCHRAUBE für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 3
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 1/4-10 0.750 HXINDWSH für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 4
5,88 € *
Lieferzeit: 2 - 10 Werktage
GETRIEBEABDECKUNG HINTEN für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 5
10,04 € *
Lieferzeit: 2 - 10 Werktage
GETRIEBEABDECKUNG VORNE für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 6
6,88 € *
Lieferzeit: 2 - 10 Werktage
ZUGFEDER 2.675- für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR 1/4-20 0.50 HXIND für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 8
4,88 € *
Lieferzeit: 2 - 10 Werktage
HALTER GETRIEBE für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 9
12,88 € *
Lieferzeit: 2 - 10 Werktage
KEILRIEMEN TYP 3Lx31.25- für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 10
40,92 € *
Lieferzeit: 2 - 10 Werktage
TRAVERSE GETRIEBE HINTEN für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 11
14,40 € *
Lieferzeit: 2 - 10 Werktage
ANTRIEBSRITZEL 9 ZÄHNE für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 12
8,88 € *
Lieferzeit: 2 - 10 Werktage
LÜFTERRAD für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 18
54,52 € *
Lieferzeit: 2 - 10 Werktage
LÜFTERHAUBE für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 19
30,27 € *
Lieferzeit: 2 - 10 Werktage
SCHRAUBE 5/16-14 .750 für Wolf-Garten Motormäher mit Antrieb WA 53 AHWIS # Pos. Nr. 20
5,39 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 15 von 15
