Getriebe 618-04034 bis 15.03.2008

Zeichnung für Black-Line Rasentraktor RS 22/107 mit der Geräte-Artikelnr. 13A4761G683 ab Baujahr 2007:

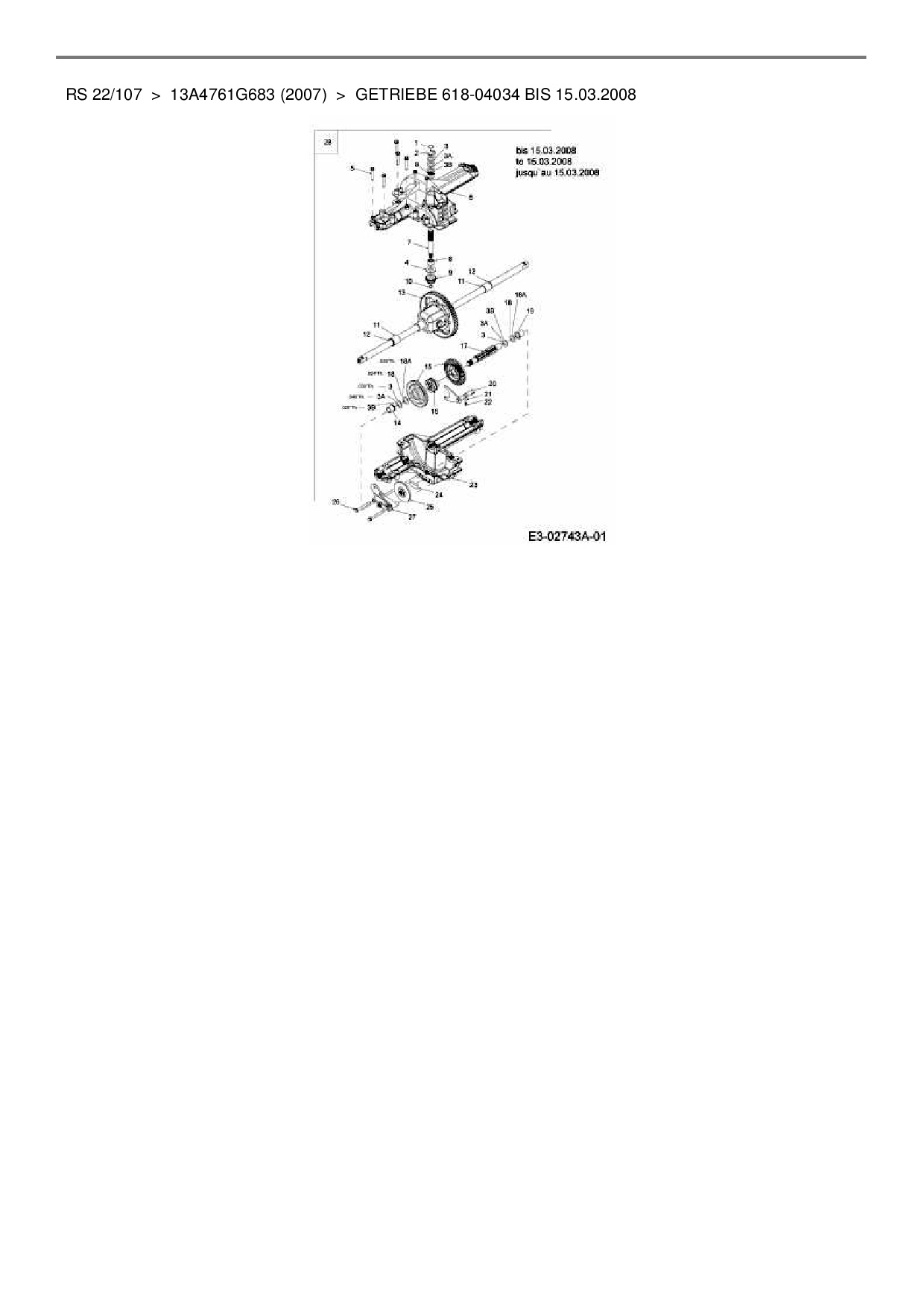

Zeichnung Getriebe 618-04034 bis 15.03.2008

Die Ersatzteil-Zeichnung für Rasentraktor Black-Line RS 22/107 als Download:
Download Ersatzteil-Zeichnung Black-Line RS 22/107 Zeichnung Getriebe 618-04034 bis 15.03.2008 (PDF-Format)
Download Ersatzteil-Zeichnung Black-Line RS 22/107 Zeichnung Getriebe 618-04034 bis 15.03.2008 (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor Black-Line RS 22/107 aus der Zeichnung Getriebe 618-04034 bis 15.03.2008:
Standard
10 20 30 40 50
Artikel 1 - 31 von 31
SICHERUNGSRING für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 1
5,88 € *
Lieferzeit: 2 - 10 Werktage
SICHERUNGSRING E-TYP 5133-75 für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 2
4,88 € *
Lieferzeit: 2 - 10 Werktage
PASSSCHEIBE 16x22x1 DIN 988 für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 3
4,88 € *
Lieferzeit: 2 - 10 Werktage
FL-SCHEIBE .634 x 1.00 x.04 HT für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 3A
5,88 € *
Lieferzeit: 2 - 10 Werktage
PASSSCHEIBE .630x1.000x.020 HD für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 3B
5,88 € *
Lieferzeit: 2 - 10 Werktage
DRUCKSCHEIBE.635 x 1.26 x.06 für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 4
9,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 1/4-20 1.625 HXIND für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 5
5,88 € *
Lieferzeit: 2 - 10 Werktage
GEHAEUSEHAELFTE OBEN M.LAGER für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 6
152,58 € *
Lieferzeit: 2 - 10 Werktage
EINGANGSWELLE für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 7
43,72 € *
Lieferzeit: 2 - 10 Werktage
NADELLAGER .625X.813X.495 für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 8
19,45 € *
Lieferzeit: 2 - 10 Werktage
KEGELRAD 14 ZÄHNE für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 9
30,59 € *
Lieferzeit: 2 - 10 Werktage
SICHERUNGSRING WELLE .437 für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
LAGERBUCHSE .75 x 1.00 x 1.00 für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 11
17,70 € *
Lieferzeit: 2 - 10 Werktage
RADIALWELLENDICHTRING für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 12
7,88 € *
Lieferzeit: 2 - 10 Werktage
DIFFERENTIAL VOLLST SNGL SPEED für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 13
356,04 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER 5/8IDX3/4- LG. für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 14
9,88 € *
Lieferzeit: 2 - 10 Werktage
KEGELRAD 42 ZÄHNE für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 15
41,02 € *
Lieferzeit: 2 - 10 Werktage
KLAUE KUPPLUNG für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 16
18,84 € *
Lieferzeit: 2 - 10 Werktage
ANTRIEBSWELLE für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 17
149,96 € *
Lieferzeit: 2 - 10 Werktage
PASSSCHEIBE .632x1.000x.025 HD für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 18
5,88 € *
Lieferzeit: 2 - 10 Werktage
PASSSCHEIBE .632x1.000x.035 HD für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 18A
5,88 € *
Lieferzeit: 2 - 10 Werktage
FLANSCHLAGER 5/8 X 3/4 X 15/16 für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 19
11,88 € *
Lieferzeit: 2 - 10 Werktage
SCHALTGABEL ZUS. für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 20
43,93 € *
Lieferzeit: 2 - 10 Werktage
KUGEL .250- LAGERZAPFEN für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 21
7,88 € *
Lieferzeit: 2 - 10 Werktage
DRUCKFEDER .225X.50- für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 22
5,88 € *
Lieferzeit: 2 - 10 Werktage
GEHAEUSEHAELFTE UNTEN für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 23
185,32 € *
Lieferzeit: 2 - 10 Werktage
BREMSBELAG für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 24
17,90 € *
Lieferzeit: 2 - 10 Werktage
BREMSSCHEIBE für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 25
20,05 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR TT 1/4-20 2.375 HXIND für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 26
5,88 € *
Lieferzeit: 2 - 10 Werktage
BREMSE VOLLST. für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 27
60,96 € *
Lieferzeit: 2 - 10 Werktage
SERVICE-KIT GETRIEBE für Black-Line Rasentraktor RS 22/107 # Pos. Nr. 28
588,40 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 31 von 31
