Fahrantrieb

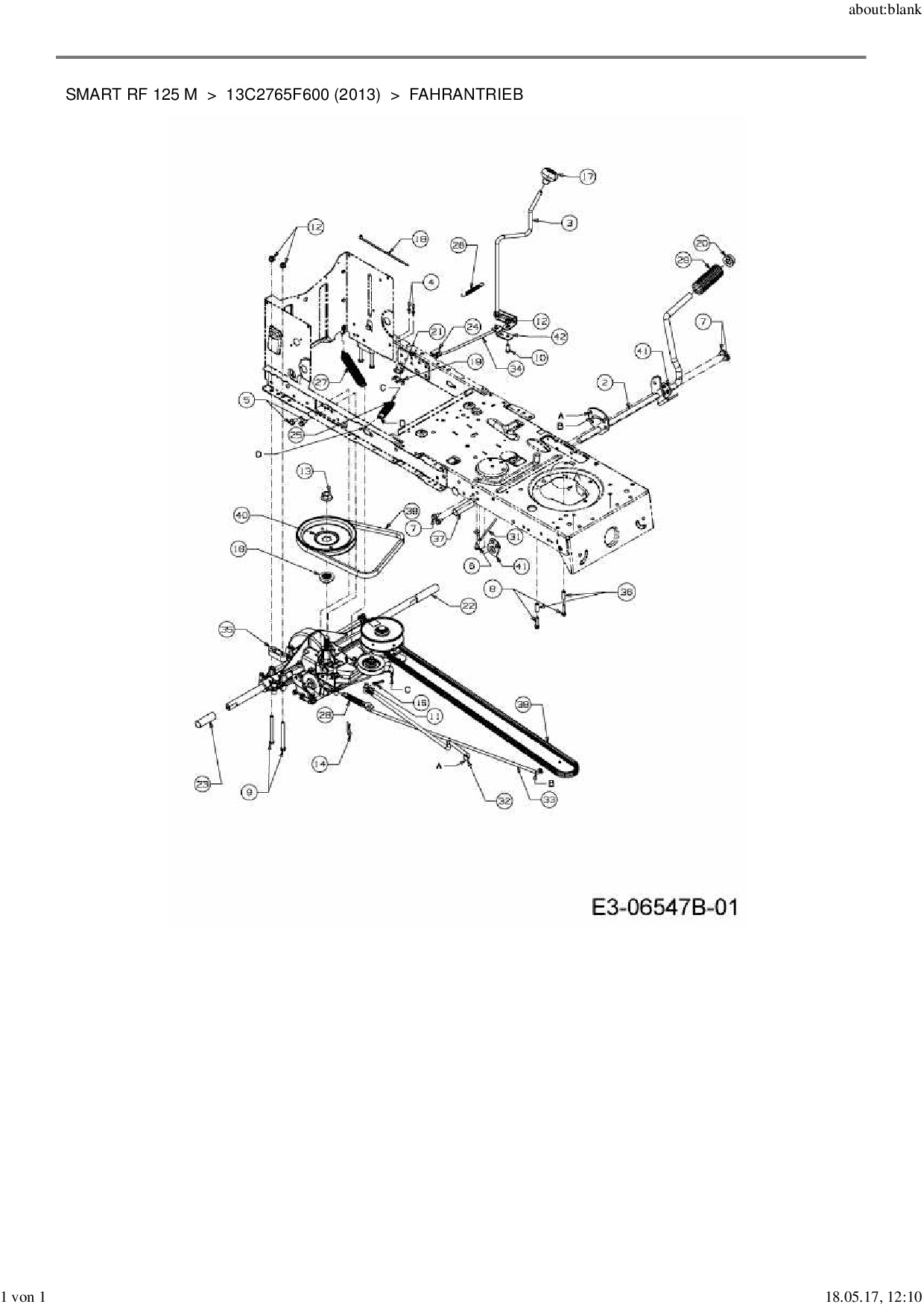

Zeichnung für MTD Rasentraktor Smart RF 125 M mit der Geräte-Artikelnr. 13C2765F600 ab Baujahr 2013:

Zeichnung Fahrantrieb

Die Ersatzteil-Zeichnung für Rasentraktor MTD Smart RF 125 M als Download:
Download Ersatzteil-Zeichnung MTD Smart RF 125 M Zeichnung Fahrantrieb (PDF-Format)
Download Ersatzteil-Zeichnung MTD Smart RF 125 M Zeichnung Fahrantrieb (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Rasentraktor MTD Smart RF 125 M aus der Zeichnung Fahrantrieb:
Standard
10 20 30 40 50
Artikel 1 - 20 von 38
SCHALTHEBEL VOLLST für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 3
30,67 € *
Lieferzeit: 2 - 10 Werktage
6KT-BLECHSCHR AB #8-18 0.500 für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 4
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE TT 5/16-18 .750 für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 5
7,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE TT 1/4-20 0.500 für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 6
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE TT 5/16-18 0.625 für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 7
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBETT1/4-201.250 für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 8
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR 5/16-18 3.50 GR5 STD für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 9
6,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHR5/16-18.75 GR5STD für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 10
5,88 € *
Lieferzeit: 2 - 10 Werktage
SPINDELMUTTER 3/8-24 X .375 für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 11
12,88 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 5/16-18 NYLON für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 12
5,92 € *
Lieferzeit: 2 - 10 Werktage
6KT-BUNDMUTTER 9/16-18 GR2 für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 13
7,88 € *
Lieferzeit: 2 - 10 Werktage
ZIEHSPLINT .125 DIA für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSTECKER für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 15
4,88 € *
Lieferzeit: 2 - 10 Werktage
NABE RIEMENSCHEIBE 5/8 INNEN- für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 16
23,19 € *
Lieferzeit: 2 - 10 Werktage
SCHALTKNAUF für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 17
10,32 € *
Lieferzeit: 2 - 10 Werktage
KABELBINDER 3/16 X .05 X 7.4 für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 18
5,88 € *
Lieferzeit: 2 - 10 Werktage
SCHALTKONTAKT KURZ für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 19
7,88 € *
Lieferzeit: 2 - 10 Werktage
AUFDRUCKKAPPE .625 DIA für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 20
7,88 € *
Lieferzeit: 2 - 10 Werktage
ISOLIERPLATTE für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 21
4,88 € *
Lieferzeit: 2 - 10 Werktage
ABSTANDSHÜLSE .758x.821x3.3125 für MTD Rasentraktor Smart RF 125 M # Pos. Nr. 22
7,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 20 von 38
