Achsen, Höhenverstellung (1)

Zeichnung für MTD Motormäher mit Antrieb DL 53 SP mit der Geräte-Artikelnr. 12A-84J6677 ab Baujahr 2015:

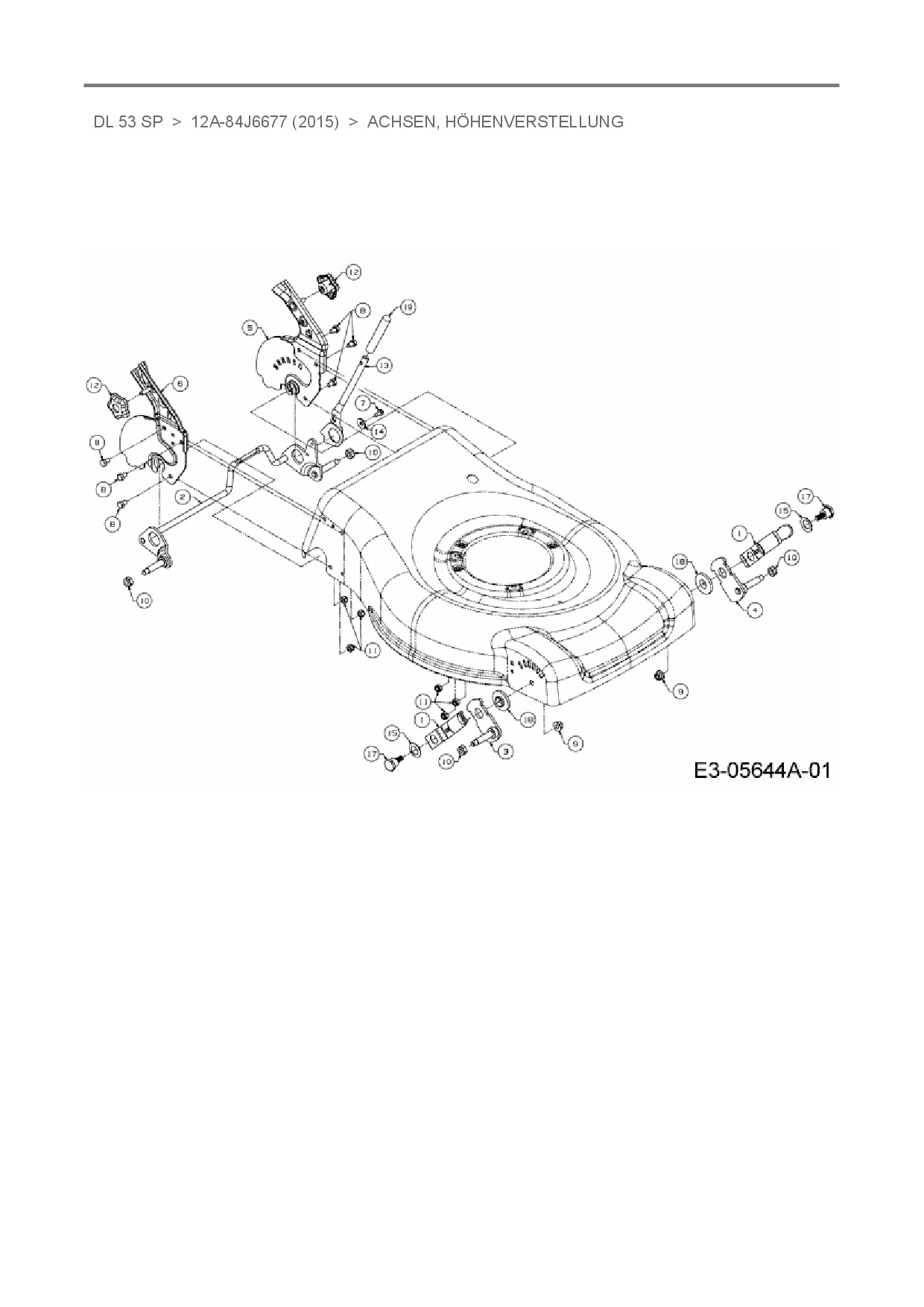

Zeichnung Achsen, Höhenverstellung (1)

Die Ersatzteil-Zeichnung für Motormäher mit Antrieb MTD DL 53 SP als Download:
Download Ersatzteil-Zeichnung MTD DL 53 SP Zeichnung Achsen, Höhenverstellung (1) (PDF-Format)
Download Ersatzteil-Zeichnung MTD DL 53 SP Zeichnung Achsen, Höhenverstellung (1) (JPG-Format)

Sollten Sie Fragen zu einem Ersatzteil haben, können Sie uns gerne eine E-Mail (mit einem Foto vom Typenschild Ihres Gerätes) schreiben oder eine Ersatzteilanfrage stellen.

Ersatzteile für Motormäher mit Antrieb MTD DL 53 SP aus der Zeichnung Achsen, Höhenverstellung (1):
Standard
10 20 30 40 50
Artikel 1 - 18 von 18
RADHÖHENVERSTELLHEBEL VOLLST für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 1
15,29 € *
Lieferzeit: 2 - 10 Werktage
HINTERACHSE VST GEKRÖPFT 800 für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 2
30,47 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLARMRAD800 SERIE für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 3
17,88 € *
Lieferzeit: 2 - 10 Werktage
VERSTELLARM RAD 800 SERIE für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 4
21,78 € *
Lieferzeit: 2 - 10 Werktage
HOLMBRACKETTE VOLLST SP EXP für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 5
33,01 € *
Lieferzeit: 2 - 10 Werktage
HOLMBRACKETTE VOLLST RECHTS SP für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 6
31,29 € *
Lieferzeit: 2 - 10 Werktage
6KT-SCHRAUBE TT 1/4-20 0.500 für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 7
6,88 € *
Lieferzeit: 2 - 10 Werktage
SECHSKANTSCHR M8x12 DIN933-8.8 für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 8
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-BUNDMUTTER 3/8-16 NYLON für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 9
5,88 € *
Lieferzeit: 2 - 10 Werktage
6KT MUTTER M10X1.25 DIN 985-8 für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 10
4,88 € *
Lieferzeit: 2 - 10 Werktage
S-6KT-MUTTER M8 DIN 985-8 für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 11
5,88 € *
Lieferzeit: 2 - 10 Werktage
STERNGRIFF 5/16-18 für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 12
6,88 € *
Lieferzeit: 2 - 10 Werktage
HÖHENVERSTELLHEBEL SP für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 13
17,71 € *
Lieferzeit: 2 - 10 Werktage
TELLERFEDER.340 x.872 x.060 für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 14
5,88 € *
Lieferzeit: 2 - 10 Werktage
FEDERSCHEIBE .760x1.250x.041 für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 15
4,88 € *
Lieferzeit: 2 - 10 Werktage
SCHULTERSCHR.750x.500x3/8-16 für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 17
7,88 € *
Lieferzeit: 2 - 10 Werktage
LAGERBÜCHSE HÖHENVERSTELLUNG für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 18
6,88 € *
Lieferzeit: 2 - 10 Werktage
GRIFFSCHAUM.50 ID x 3.54" LG für MTD Motormäher mit Antrieb DL 53 SP # Pos. Nr. 19
5,88 € *
Lieferzeit: 2 - 10 Werktage
Artikel 1 - 18 von 18
